电磁流量计显示值与实际流量不符是一个很常见的故障，但排查起来需要系统性的思维。这通常不是单一原因造成的，可能涉及流量计本身、安装条件、流体特性、外部环境以及系统配置等多个方面。
为了帮助您高效地解决问题，我将在明确核心排查思路后，通过一个详细的流程图来指导您逐步排查，并随后给出每个环节的详细解释。
核心排查思路
*先，您需要判断问题是始终存在的固定偏差，还是波动的随机误差，或是近期新出现的变化。这将极大缩小排查范围。
固定偏差（如始终偏大10%）：多与参数设置、标定系数、传感器尺寸有关。
波动/跳动：多与流态、气泡、干扰、接地有关。
新出现的偏差：多与电极结垢、内衬损坏、零点漂移有关。

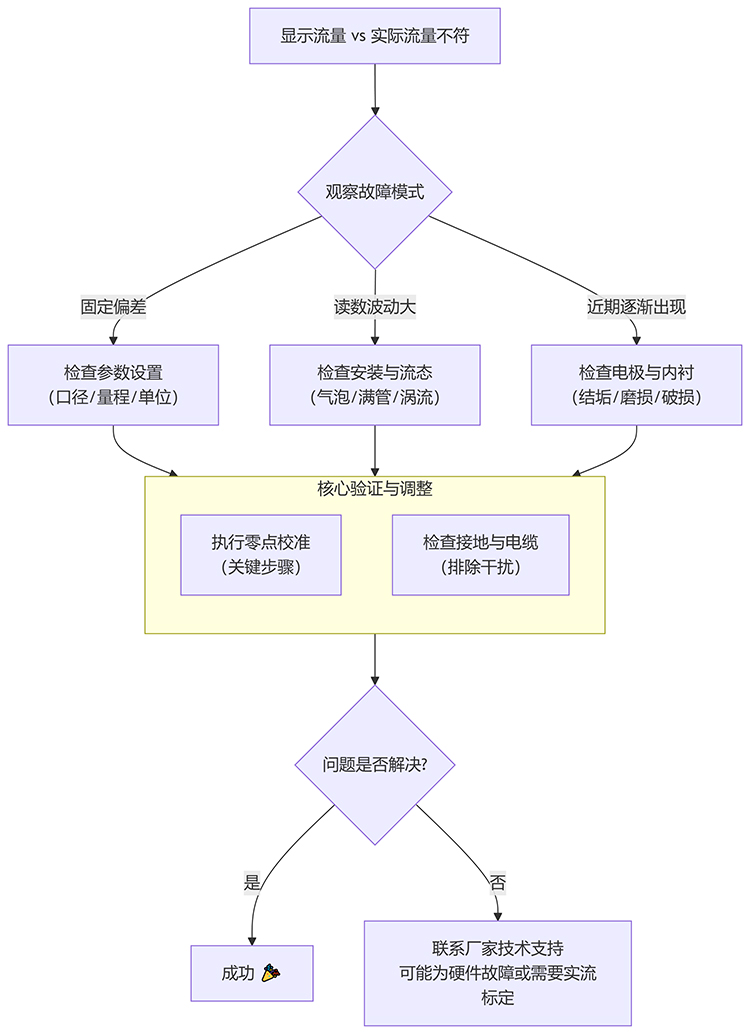

系统性排查流程图
您可以遵循下图的流程，从易到难进行排查：
详细排查步骤与解决方案
1. 参数设置检查（对应流程图中的“固定偏差”路径）
这是*先需要确认的，也是*容易纠正的。
传感器口径：检查转换器中设置的传感器口径是否与管道上安装的传感器实际口径完全一致。设置错误会导致系统性的比例偏差。
流量单位：确认显示流量的单位（m³/h, L/s, GPM等）是否与您期望的单位一致。
量程范围：检查4mA和20mA对应的流量量程上下限设置是否正确。这主要影响输出信号，但有时也会影响显示。
K系数/仪表系数：确认是否有人误修改了仪表的K系数（或标定系数）。这是出厂标定的核心值，除非实流标定，否则不应更改。
2. 安装条件与流体状态检查（对应“读数波动大”路径）
不正确的安装是导致测量不准的*常见原因之一。
是否满管？：电磁流量计必须满管测量。管道未满管、存在气囊或液位过低都会导致测量值严重偏小或无规律跳动。确保流量计安装在管道较低处，且流体方向向上攀升。
气泡与气穴：流体中夹带气泡会使测量值不稳定且偏大，因为气体流速可能高于液体。检查泵的吸入口、管道高点是否排气充分。
直管段不足：流量计前后直管段长度不够（通常要求前5D后2D，D为管径），阀门、弯头、泵等扰流件会使流速分布畸变，产生测量误差。延长直管段是**解决办法。
电极平面：确保传感器的电极安装方位正确，处于正确的水平面。
3. 电极与内衬检查（对应“近期逐渐出现”路径）
与介质接触的部件状况直接决定测量准确性。
电极结垢/污染：电极表面结垢（绝缘性垢层）会阻碍信号传导，导致测量值偏小甚至为零。轻微结垢可能表现为信号波动。清洁电极是**方法。
内衬损坏/变形：内衬起泡、翘起、磨损会改变流通截面积，影响磁场分布，导致误差。需更换内衬。
电极腐蚀：电极被介质腐蚀后，其表面特性改变，导致信号不稳定和偏差。需更换更耐腐蚀材质的电极。
4. 电气与信号检查（对应“核心验证”环节）
接地问题（重中之重！）：不良的接地是引入干扰和噪声的主要原因，会导致读数剧烈跳动或无规律漂移。确保传感器、介质、管道之间是等电位的：
金属管道：确保流量计通过法兰与接地良好的管道连接。
非金属管道：必须在流量计两端安装接地环，并用粗导线良好接地。
电缆损伤：检查信号电缆和励磁电缆是否有破损、接头是否进水或松动，屏蔽层是否完好。破损的电缆会引入强烈干扰。
外部强电磁干扰：确保动力电缆与信号电缆分开敷设，不要走在同一个桥架里。
5. 零点检查与校准（*重要的维护操作）
原因：转换器的电子元件可能存在温漂或时漂，导致零点偏移。零点不准会在小流量时产生巨大相对误差。
操作：在确保管道完全满管且流体完全静止（流量绝对为零） 的条件下，在转换器菜单中执行“零点校准”操作。此操作会将当前状态设置为0点参考。
6. *终手段：实流标定
如果以上所有步骤都无法解决问题，但您确信是流量计本身不准（例如，与水池体积或更高精度的流量计对比发现偏差），那么*后的办法是：
在线实流标定：联系专业机构，采用移动式标定车（如更高精度的超声波流量计、容积式标准表）在现场进行比对标定，计算出新的仪表系数（K系数）并输入。
返厂标定：将流量计拆下返回制造商进行标定。
通过以上系统性的排查，绝大多数“显示与实际不符”的问题都可以得到解决。记住，良好的安装、定期的维护（如零点检查）和稳定的接地是保证电磁流量计长期准确运行的关键。
