混合气热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度，而另 一部分用于加热。前者监控实际过程温度值；后者维持一恒定温度值， 使其总是高于实际过程温度且与该过程温度保待恒定的温度差。气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。因此，通过测量加热器的能量便可得出被测气体的质量流量。

混合气热式气体质量流量计产品特点：

■插入式结构设计，可带压不停产在线开孔安装和后期维护。

■适用于各种管径，方管，矩形管等任意形状管道测量。

■真正的质量流量计，可得到气体的质量流量或者标准体积流量。

■量程比宽，可测量流速高至150Nm/s底至0.5Nm/s的各类气体， 氮气， 氧气， 二氧 化碳，可用于气体检漏。

■抗震性能好使用寿命长。传感器无活动部件 ,无压损，不受震动对测量精度的影响。

■数字化设计，整体数字化电路，测量准确 ,维修方便。

■采用RS-485和HART通讯，可以实现工厂自动化、集成化。

■无线远传功能，实现流量实时监测，手机端可查看数据。

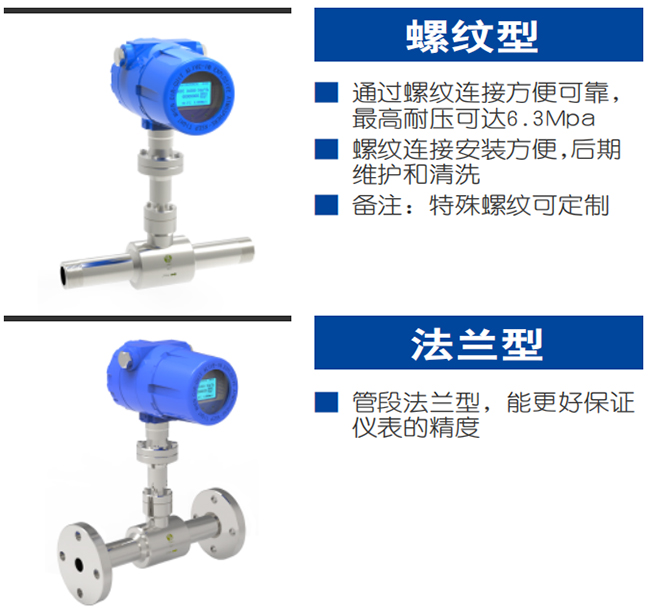

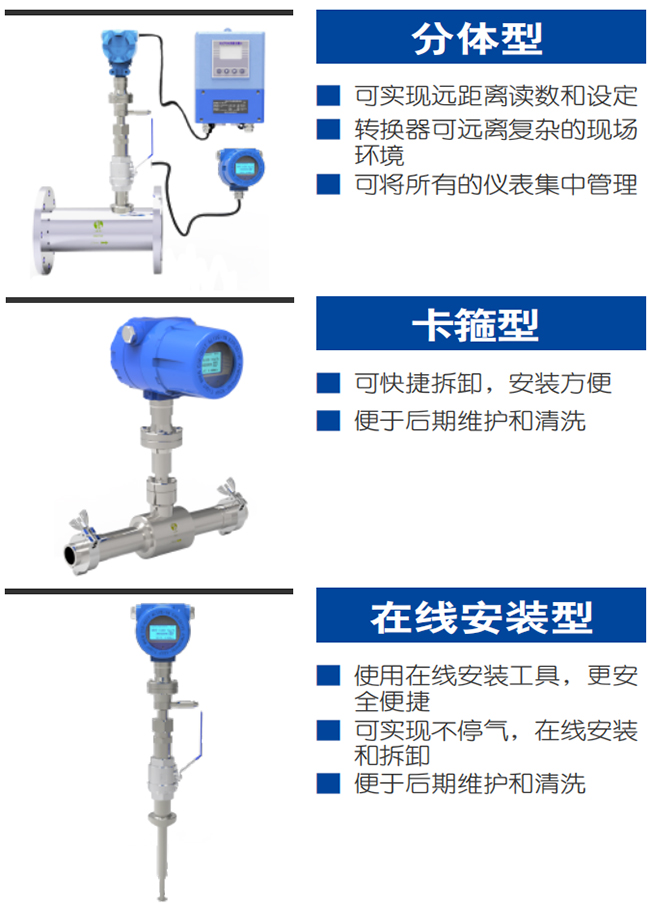

根据安装方式，JKM-RSL系列可分为以下几种产品：

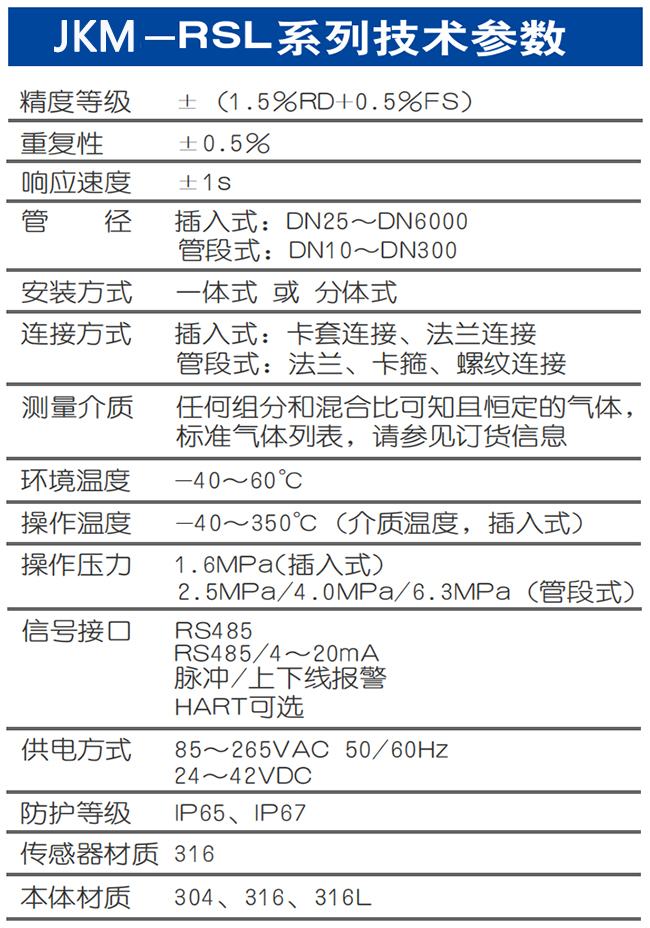

混合气热式气体质量流量计技术参数：

混合气热式气体质量流量计应用范围：

1.压缩气体消耗量测量

2.气体泄漏监测

3.对单个机器或车间的压缩空气消耗量进行便携式测量

4.各种工艺气体流量测量：N2、CO2、O2、Ar、N2O

5.煤矿瓦斯抽采流量监测

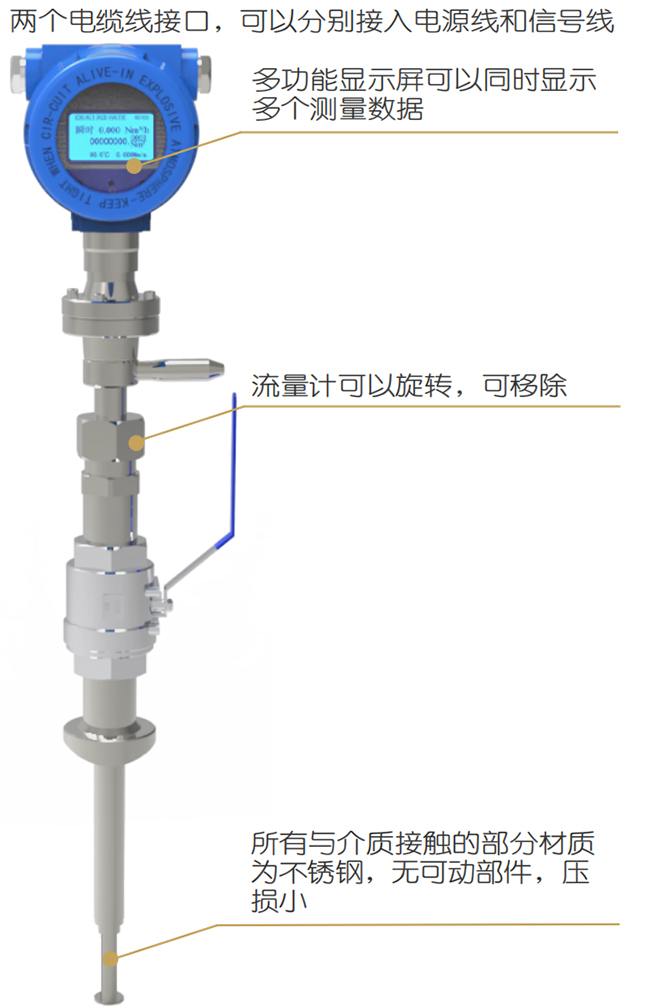

混合气热式气体质量流量计结构图：

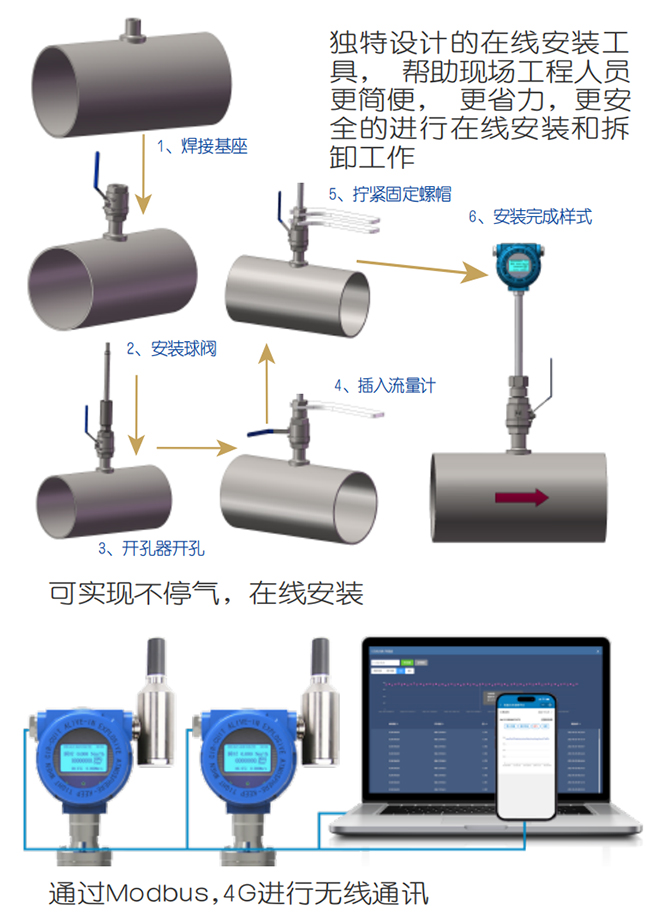

混合气热式气体质量流量计在线安装操作流程：

插入式热式气体质量流量计尺寸图：

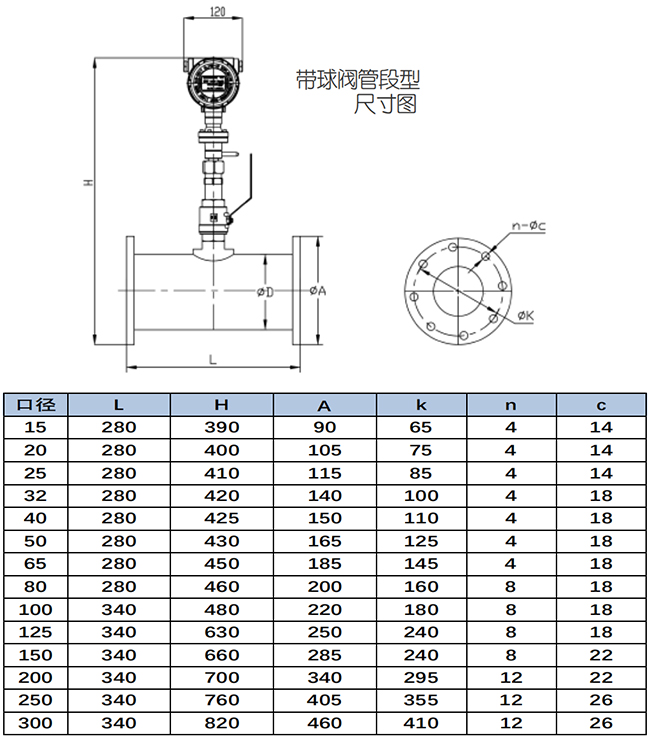

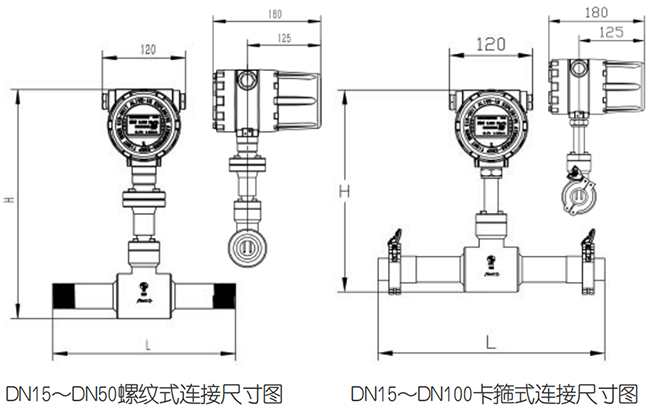

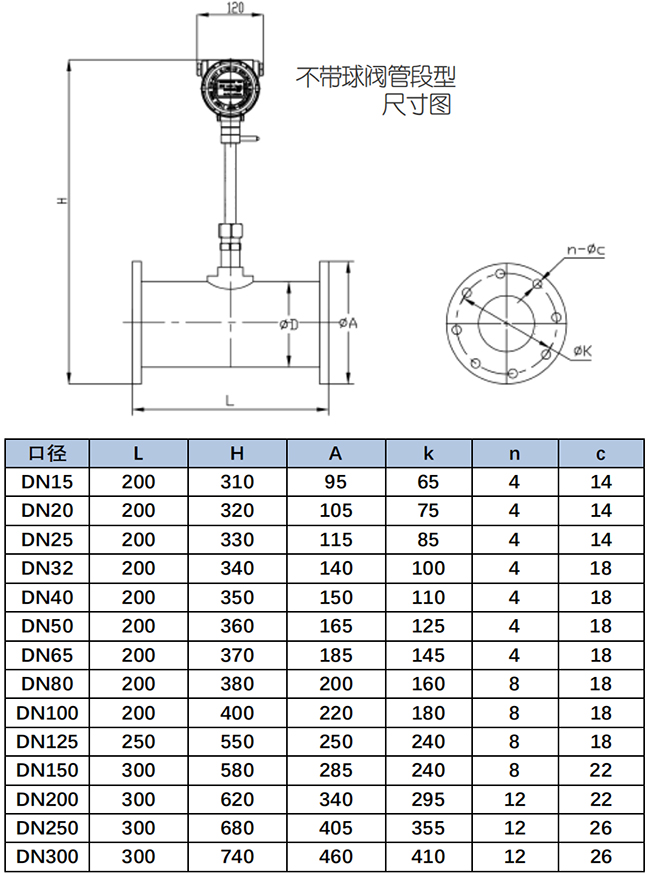

管道式热式气体质量流量计尺寸图：

1、DN15、DN20为扩径管道。

2、管道尺寸全部按HG/T-20553-1993I系列尺寸标注，其他标准系列请告知。

3、法兰尺寸全部按HG/T-20592-2009，PL PN16系列尺寸标准，其他标准系列请告知。

4、卡套球阀连接型气体质量流量计*大承受压力为1.6MPa。

1、DN15、DN20为扩径管道。

2、管道尺寸全部按HG/T-20553-1993 I系列尺寸标注，其他标准系列请告知。

3、法兰尺寸全部按HG/T-20592-2009，PL PN40系列尺寸标准，其他标准系列请告知。

4、法兰连接型气体质量流量计*大承受压力6.4MPa。

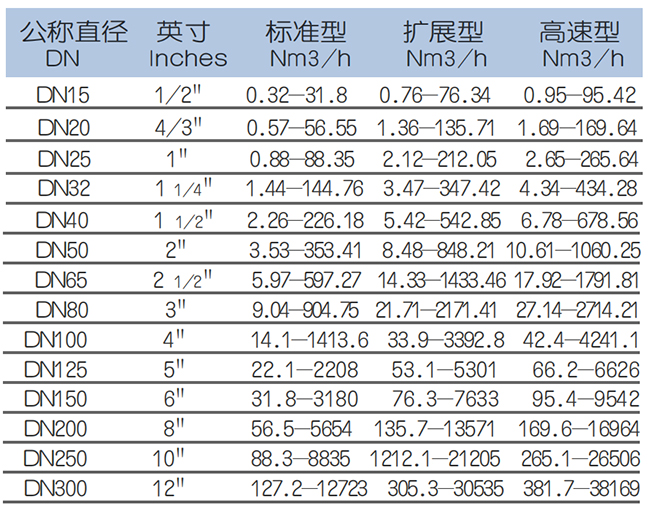

混合气热式气体质量流量计体积流量程范围：

1.所提到的流量单位Nm³/h是指温度为20℃、压力为0.1MPa条件下的标准流量。

2.插入型*小使用管道内径为25mm，上表列举了*大口径为DN300（12"）的流量范围供查阅，用于更大口径管道时以气体流速进行选型判断。

3.标准型、扩展型、高速型对应的流速范围分别为：0.5～50Nm/s、1.2～120Nm/s、1.5～150Nm/s，所提到的流速单位Nm/s是指温度为20℃、压力为0.1MPa条件下的标准流速。

混合气热式气体质量流量计选项样表：
