煤气热式气体流量计的产品概述
热式流量计是采用热传导原理：直接测量气体的质量，不需要温度、压力补偿，是一种先进的气体流量测量仪表，它代表了气体流量测量的发展趋势。
热式流量计传感器部分由两个基准级铂电阻温度传感器组成，采用桥式环路，一个传感器测量流体温度，另一个传感器为加热元件，维持高于流体温度的恒温差，即气体流过加热元件时将热量带走，带走的热量与气体的流速和气体的密度成正比。为了保持两个温度传感器的固定温差需要电路对加热元件提供更多的功率，电路中输出功率的大小与流体的质量有关，由此测量流量。
热式流量计广泛应用于电力、石油天然气、环保、冶金、食品、造纸、医药等行业单一气体和固体比例多组份气体的流量测量。
热式流量计是采用热传导原理：直接测量气体的质量，不需要温度、压力补偿，是一种先进的气体流量测量仪表，它代表了气体流量测量的发展趋势。
热式流量计传感器部分由两个基准级铂电阻温度传感器组成，采用桥式环路，一个传感器测量流体温度，另一个传感器为加热元件，维持高于流体温度的恒温差，即气体流过加热元件时将热量带走，带走的热量与气体的流速和气体的密度成正比。为了保持两个温度传感器的固定温差需要电路对加热元件提供更多的功率，电路中输出功率的大小与流体的质量有关，由此测量流量。
热式气体质量流量计广泛应用于电力、石油天然气、环保、冶金、食品、造纸、医药等行业单一气体和固体比例多组份气体的流量测量。

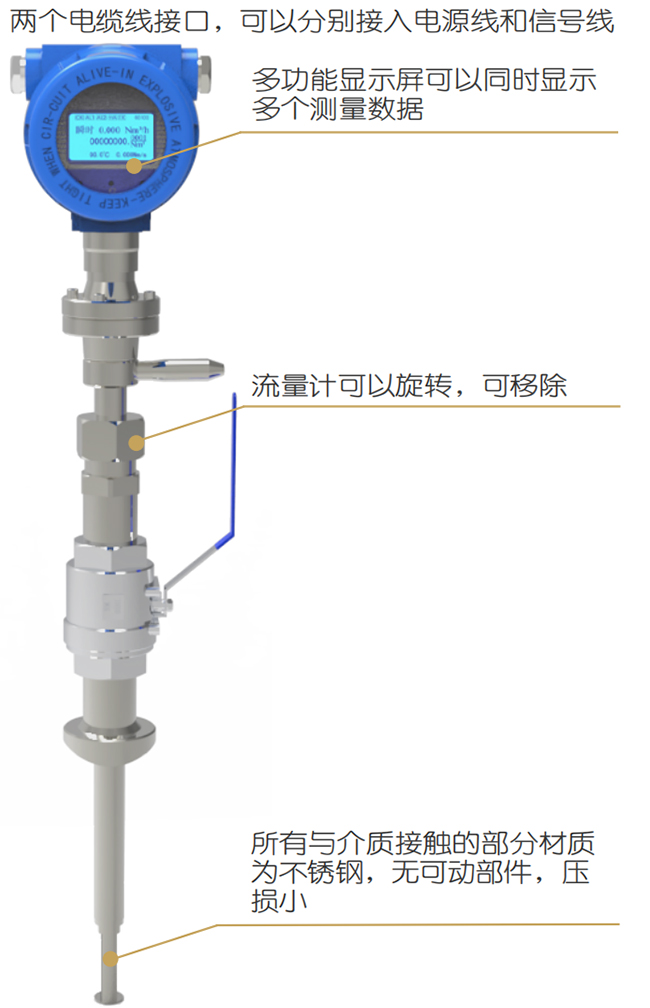

煤气热式气体流量计主要特点
1、直接测量质量流量，无需温度和压力补偿，测量方便、准确、可得到气体的质量流量或标准体积流量。
2、可测量范围宽，流速高至0.1～100Nm3/s均可准确测量，尤其适合大口径测量。
3、安装简单、施工量小，插入式尤为简单。
4、自带球阀，对于一些介质可实现在线安装，校正维修方便。
5、智能型流量积算仪，数字化设计，可查询十年内测量数据，带输出、通讯功能。

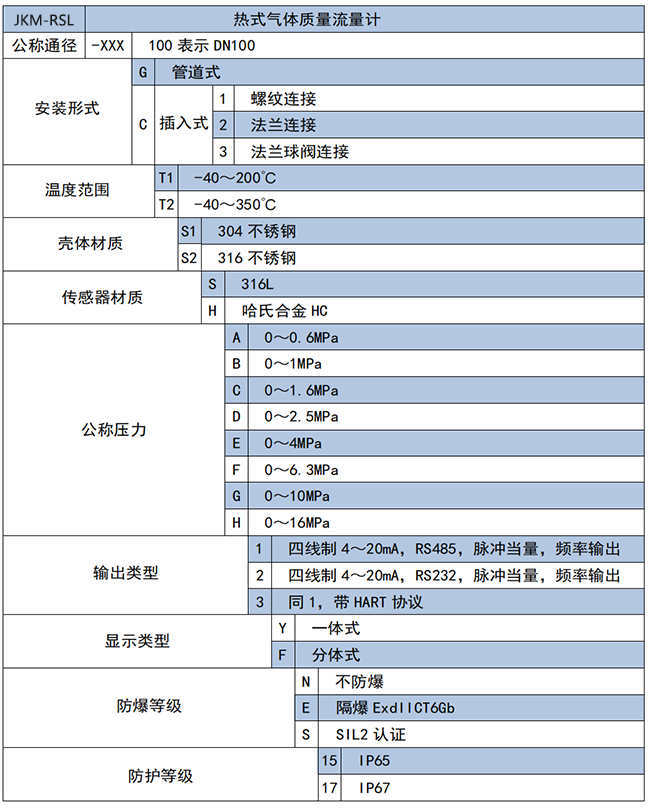

煤气热式气体流量计技术指标
1、测量介质：各种气体（乙炔气除外）
2、管径范围：DN10～600mm
3、流速范围：0.1～100Nm3/s
4、准确度：±0.5%，±1%
5、介质温度：-40～350℃
6、工作压力：<4MPa，耐高压型<20MPa
7、供电电源：一体型DC24V,分体型AC220V
8、输出信号：4～20mA(负载<500Ω) RS485
9、管道材质：碳钢、不锈钢、铸铁、塑料等
10、显示：一体型：8位字段式加24位提示符；分体型；汉字显示
11、显示内容：质量流量、标况体积流量、累积流量、标准时间、累积运行时间等。
12、分体转换器外形：壁挂式：213×185×107mm；盘装式：160×80×160mm
13、分体转换器与传感器距离<25m
14、分体转换器防护等级：壁挂式：IP65；盘装式：IP52
15、传感器材质：插入式：不锈钢；管段式：不锈钢、碳钢
16、传感器防护等级：IP67
17、防爆等级：EXd Ⅱ CT3

煤气热式气体流量计流量范围

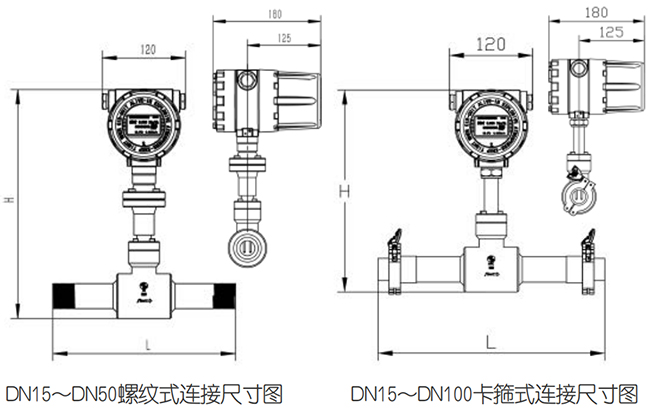

煤气热式气体流量计外形尺寸

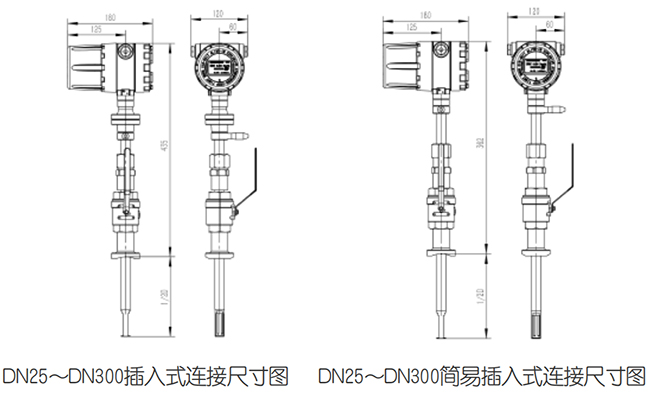

附录 1 结构尺寸图

附录 2 满管式流量计数据表

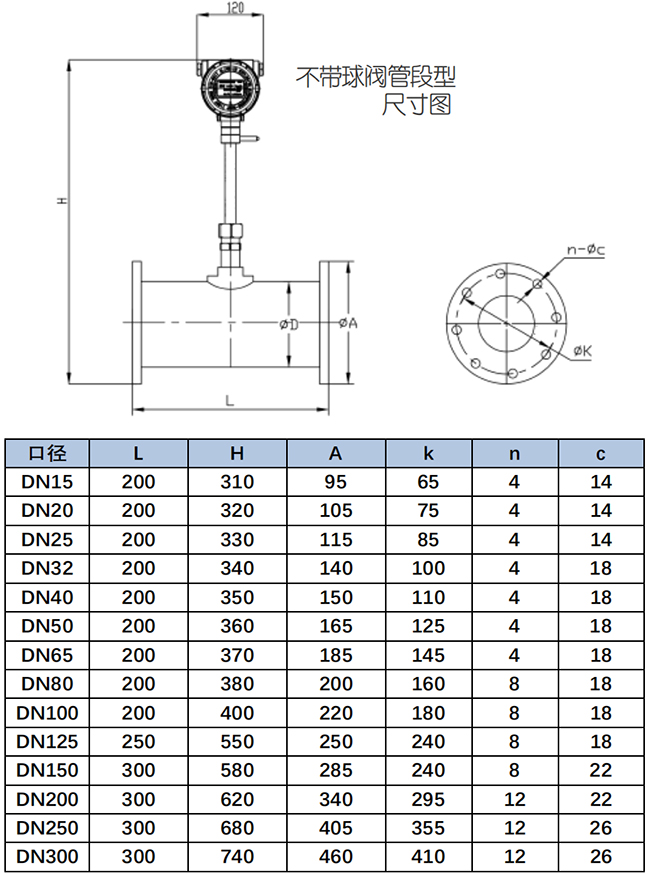

管段式传感器管段尺寸表（法兰连接）

1. 法兰采用国标 GB/T9119-2000 标准。并依照 GB/T9119-2000 标准加工生产。

2. 对于 DN25～DN80 可以采用管螺纹连接，但要与仪表提供商达成技术协商一致后方可执行。

3. 表中只给出了*高 1.0Mpa 额定压力数据，高于额定压力的可以定做，但要与仪表提供商达成技术协商一致后方可执行。

4. 当公称通径 DN600 以上仪表有多种设计方案，在选购是客户可以与仪表提供商进行技术沟通，我们可以按照您的要求设计生产，如果客户没有任何要求我们再满足您基本要求的前提下，就按照我们设计生产。

附录 4 部分气体物理参数

①表示 15.6℃ 压力 101.325kpa

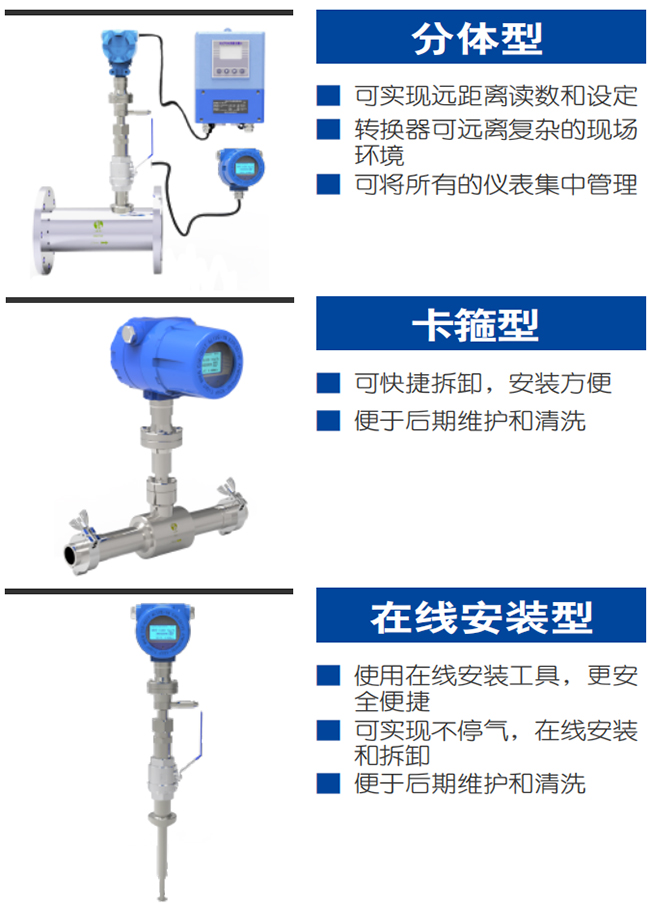

煤气热式气体流量计安装

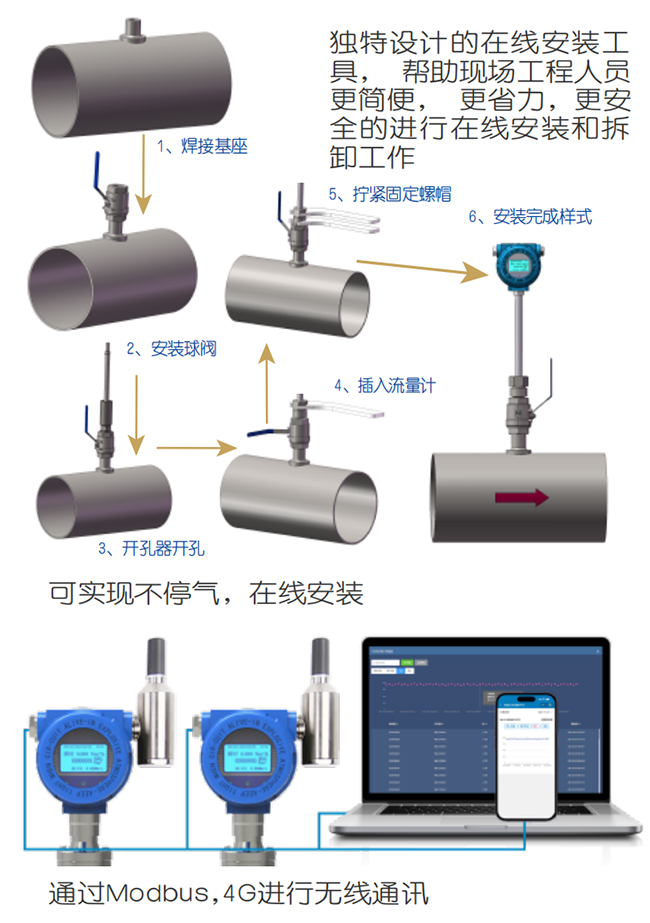

现场插入式仪表安装

（1）安装地点的选择

选择水平直管段安装，安装点表前和表后的直管段要求为：安装点上游的节流元件距安装点必须大于 5 倍管道直径，安装点下游的节流元件距安装点必须大于 3 倍管道直径，有条件的情况我们建议尽量使表前表后直管段长些。

（2）安装底座

底座根据安装方式不同，分为标准型和精简型，安装时应使底座位于管道截面方向的*顶端，并使底座通孔的轴心垂直管道轴心。理想的底座焊接位置和焊接工艺。（如下图)

安装球阀

将不锈钢专用阀门与焊接管道上的底座紧固前，应在压接触面使用密封垫（介质温度在 100℃一下使用尼龙材料。100℃以上使用紫铜材质也可选用乐泰567 专用管螺纹胶进行密封）图 8 为安装完成的效果图

打孔

经相关技术人员确认符合在线安装的场合，用专用的打孔器开孔，可以实现在线不停产开孔安装。停产打孔时可以采用多种方法，但要保证孔的轴心与底座的孔心同心，若不能保证同心建议可将管道上的孔大些，这样有一定间隙可以调整。

仪表的安装

参照附录 1 图（标准型热式气体质量流量计）

1) 将仪表传感器连接杆上的止退螺母松开，使传感器存储腔连接螺母能沿着传感器连接杆向传感器方向滑动，使其传感器能完全缩入传感器存储腔连接螺母中。

2) 将传感器存储腔连接螺母旋紧于专用球阀上（在旋入前需在他们之间加装密封垫片）

3) 打开专用球阀，将传感器连接杆插入管道，直至止退螺母能够与腔式连接螺母锁紧。

4) 转动传感器连杆，使标记箭头与介质流动方向相同，锁紧止退螺母。

5) 更改转换器方向，如果显示屏的方向不能满足现场显示角度的要求，可以更改显示屏的方向，显示表头可以在水平 6 个方向转动。切断电源，打开转换器前盖，拆下传感器与转换器连线，（4 组共 6 根 接线位置排列为从左到右依次为【两根红色一组】【一根红色一组】【一根黄色一组】【两根黄色一组】 ）我们在出厂是已将组别分好。松开表头法兰（旋掉 6 颗 M6 的内六角螺丝），此时可以慢慢的移动表头（千万要小心不能讲表头跌落）。当观测方便，重新固定法兰，并连接传感器与转换器连线，盖紧前盖接通电源。

6) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装，满足你现场实际需要。

参照附录 2 图（精简型热式气体质量流量计）

1) 在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。

2) 将热式气体质量流量计的其余部分一起装入专用球阀内，根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。

3) 转动传感器连杆，使标记箭头与介质流动方向相同。

4) 根据现场测得的数据换算出在传感器连接杆上的相应刻度，锁紧螺母即可。

5) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装，满足你现场实际需要。

参照附录 3 图（满管型热式气体质量流量计）

满管型仪表在出厂是已经把传感器正确的装配在专用的管段上，用户只需要把管道装配到现场，因此相对现场插入式的安装要简单些。*先在管路上选择合适的安装点然后按照必要配套的管段的长度切割管道、安装相应法兰和螺栓。确定流体流量要与满管型热式气体质量流量计所标的流量标识一致。并且显示屏要垂直与水平面，管道轴心要平行水平面，误差不能超过±2.5°*后用螺栓锁紧仪表。

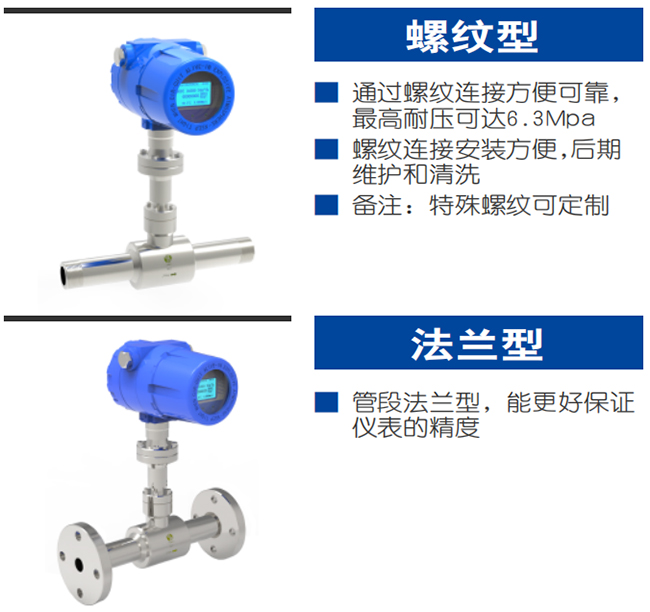

各种安装后效果图
