数显气体质量流量计

产品简介 / Hot product

数显气体质量流量计产品概述
气体质量流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。
气体质量流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小,数字化程度高,安装方便,测量准确等优点。

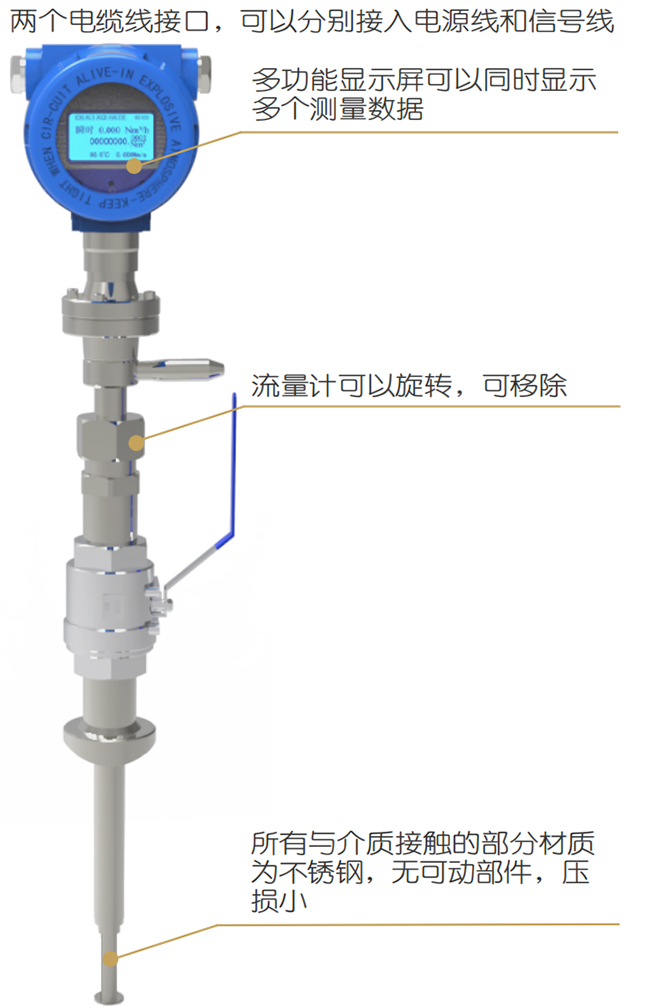

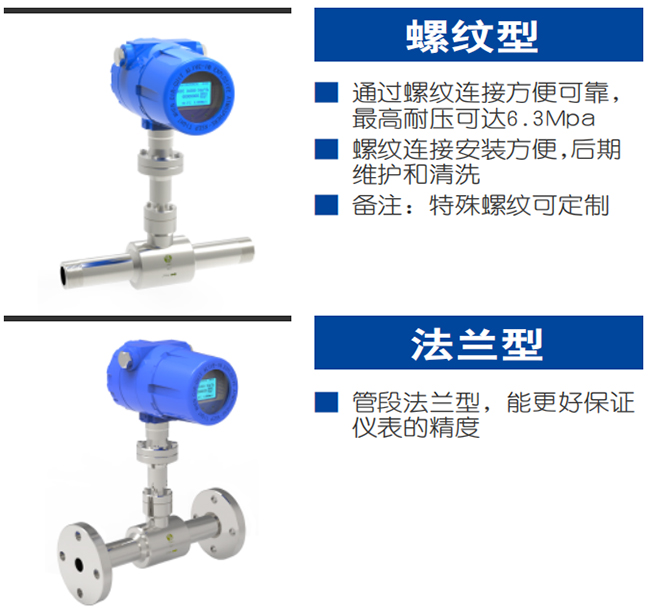

数显气体质量流量计产品图


数显气体质量流量计产品的技术优势
1、专有流量数据模型算法;模糊理论控制温度、湿度算法;
2、高性能智能微处理器及模数、数模转换芯片;
3、宽量程比1000:1;大口径,低流速,压损可忽略;
4、直接测量质量流量,无须温压补偿;
5、低流速测量非常灵敏;
6、设计、选型方便,安装、使用简便;
7、适合各类单一或混合气体流量测量。

数显气体质量流量计产品特点
1、气体质量流量计采用稳定性*高的**技术铂RTD传感器
2、采用享有专有技术“平衡结构封装”,介质温度自补偿
3、专有算法,可实现高线性、高重复性、高精度
4、量程比宽1000:1,可据用户要求可拓展
5、可实现大管径小流量测量,*小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、专有高温算法,介质温度可达+510℃,
10、热式气体质量流量计采用高湿算法,实现高精度测量
11、对流量信号键入12点动态修正,内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、在线不断流装卸,维护方便

数显气体质量流量计应用场合
1、公用工程-电、气、水处理的监控 管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气
2、石油与天然气工业 能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控
3、电力行业 燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量
4、化学行业 烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量
5、冶金行业 钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业 废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量
7、食品及医药行业 加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制
8、环保 沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和**X的排量 9、其他行业 工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制

数显气体质量流量计性能指标
1、测量范围:0.5-100Nm/s (20℃,101.33KPa)
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比:通常100:1(取决于标定流量的范围)
4、管径范围: 15mm~6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
8、传感器直径:ф3、ф2.5
9、插入式传感器探杆直径:ф19(标准)、ф16、ф12
10、传感器材质:316不锈钢、哈氏合金、钛
11、探杆材质(保护套): 316不锈钢(标准)、哈氏合金
12、双向测量介质流量
13、模拟量输出:流量:4-20mADC, 温度:4-20mADC, *大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正,内置10段非线性修正
16、通讯:串口输出RS232/RS485
17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定
19、大屏幕LCD显示:七位瞬时流量,八位累积流量
20、过程压力:1.6Mpa(*大20MPa)
21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。
22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
23、防护等级:IP65

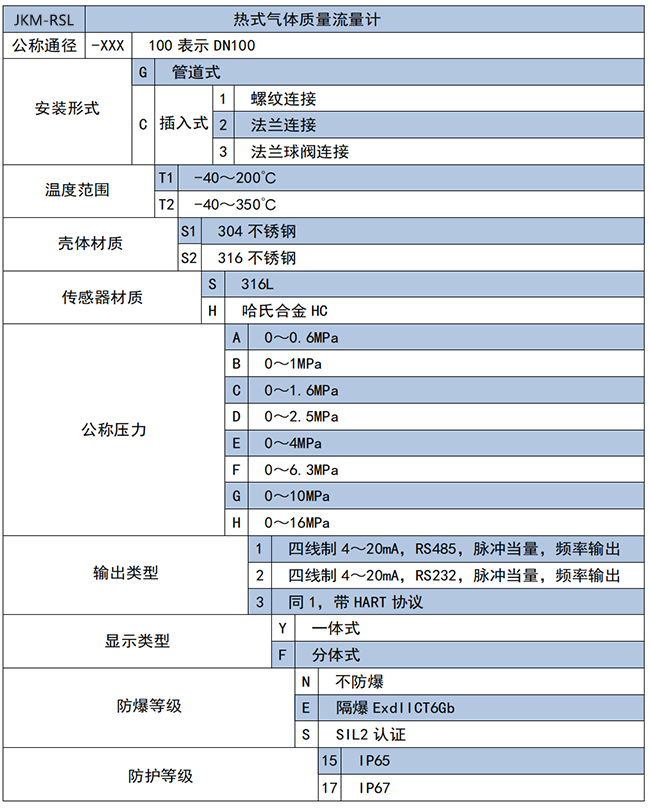

数显气体质量流量计传感器参数

附录 1 结构尺寸图

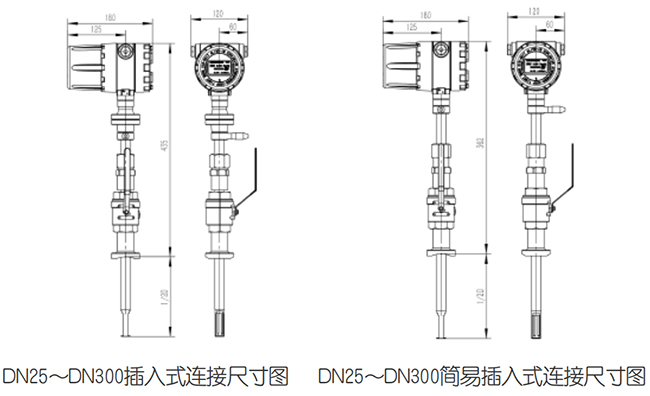

数显气体质量流量计插入式结构图

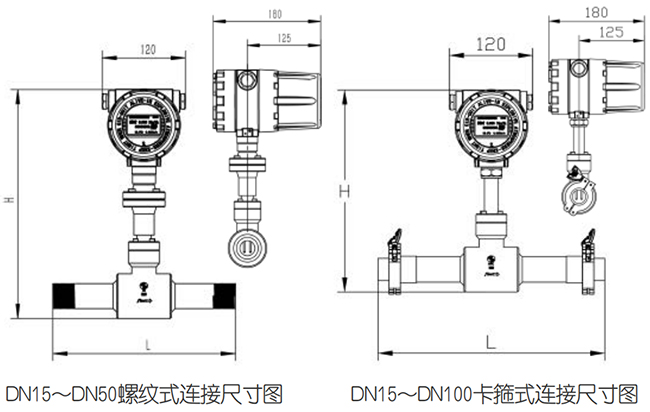

数显气体质量流量计管道式结构图

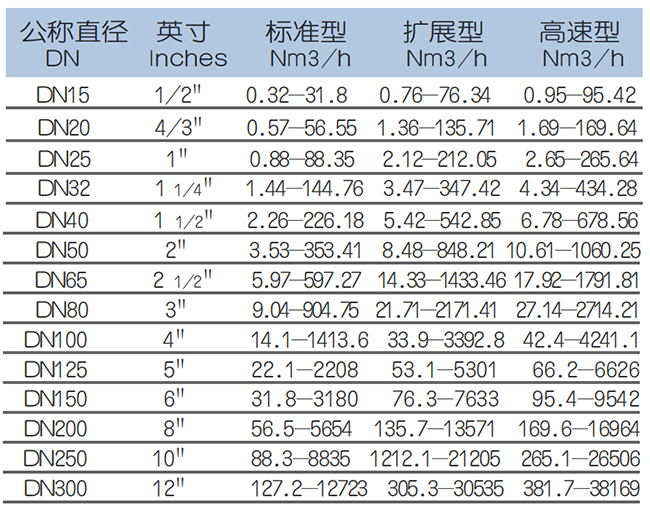

附录 2 满管式流量计数据表

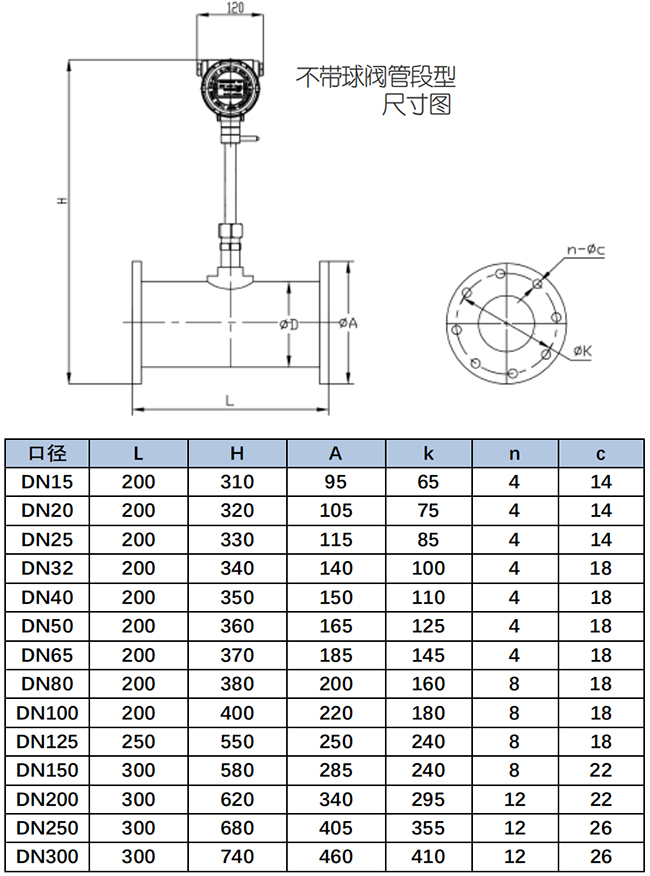

管段式传感器管段尺寸表(法兰连接)

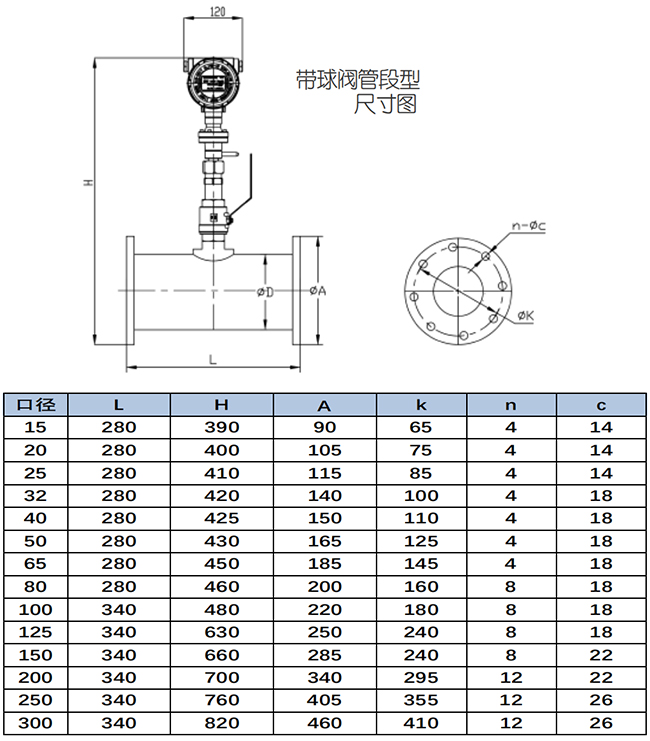

数显气体质量流量计管道式尺寸表

1. 法兰采用国标 GB/T9119-2000 标准。并依照 GB/T9119-2000 标准加工生产。

2. 对于 DN25~DN80 可以采用管螺纹连接,但要与仪表提供商达成技术协商一致后方可执行。

3. 表中只给出了*高 1.0Mpa 额定压力数据,高于额定压力的可以定做,但要与仪表提供商达成技术协商一致后方可执行。

4. 当公称通径 DN600 以上仪表有多种设计方案,在选购是客户可以与仪表提供商进行技术沟通,我们可以按照您的要求设计生产,如果客户没有任何要求我们再满足您基本要求的前提下,就按照我们设计生产。


数显气体质量流量计的安装

现场插入式仪表安装

(1)安装地点的选择

选择水平直管段安装,安装点表前和表后的直管段要求为:安装点上游的节流元件距安装点必须大于 5 倍管道直径,安装点下游的节流元件距安装点必须大于 3 倍管道直径,有条件的情况我们建议尽量使表前表后直管段长些。

(2)安装底座

数显气体质量流量计安装底座图

底座根据安装方式不同,分为标准型和精简型,安装时应使底座位于管道截面方向的*顶端,并使底座通孔的轴心垂直管道轴心。理想的底座焊接位置和焊接工艺。(如下图)

数显气体质量流量计底座安装位置图

安装球阀

将不锈钢专用阀门与焊接管道上的底座紧固前,应在压接触面使用密封垫(介质温度在 100℃一下使用尼龙材料。100℃以上使用紫铜材质也可选用乐泰567 专用管螺纹胶进行密封)图 8 为安装完成的效果图

数显气体质量流量计球阀安装图

打孔

经相关技术人员确认符合在线安装的场合,用专用的打孔器开孔,可以实现在线不停产开孔安装。停产打孔时可以采用多种方法,但要保证孔的轴心与底座的孔心同心,若不能保证同心建议可将管道上的孔大些,这样有一定间隙可以调整。


仪表的安装

参照附录 1 图(标准型热式气体质量流量计)

1) 将仪表传感器连接杆上的止退螺母松开,使传感器存储腔连接螺母能沿着传感器连接杆向传感器方向滑动,使其传感器能完全缩入传感器存储腔连接螺母中。

2) 将传感器存储腔连接螺母旋紧于专用球阀上(在旋入前需在他们之间加装密封垫片)

3) 打开专用球阀,将传感器连接杆插入管道,直至止退螺母能够与腔式连接螺母锁紧。

4) 转动传感器连杆,使标记箭头与介质流动方向相同,锁紧止退螺母。

5) 更改转换器方向,如果显示屏的方向不能满足现场显示角度的要求,可以更改显示屏的方向,显示表头可以在水平 6 个方向转动。切断电源,打开转换器前盖,拆下传感器与转换器连线,(4 组共 6 根 接线位置排列为从左到右依次为【两根红色一组】【一根红色一组】【一根黄色一组】【两根黄色一组】 )我们在出厂是已将组别分好。松开表头法兰(旋掉 6 颗 M6 的内六角螺丝),此时可以慢慢的移动表头(千万要小心不能讲表头跌落)。当观测方便,重新固定法兰,并连接传感器与转换器连线,盖紧前盖接通电源。

6) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装,满足你现场实际需要。

参照附录 2 图(精简型热式气体质量流量计)

1) 在安装精简型热式气体质量流量计前请确认管道的实际内径和壁厚。

2) 将热式气体质量流量计的其余部分一起装入专用球阀内,根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。

3) 转动传感器连杆,使标记箭头与介质流动方向相同。

4) 根据现场测得的数据换算出在传感器连接杆上的相应刻度,锁紧螺母即可。

5) 如果您是横向安装的本款仪表的显示屏可以 90°180°270°的灵活安装,满足你现场实际需要。

参照附录 3 图(满管型热式气体质量流量计)

满管型仪表在出厂是已经把传感器正确的装配在专用的管段上,用户只需要把管道装配到现场,因此相对现场插入式的安装要简单些。*先在管路上选择合适的安装点然后按照必要配套的管段的长度切割管道、安装相应法兰和螺栓。确定流体流量要与满管型热式气体质量流量计所标的流量标识一致。并且显示屏要垂直与水平面,管道轴心要平行水平面,误差不能超过±2.5°*后用螺栓锁紧仪表。

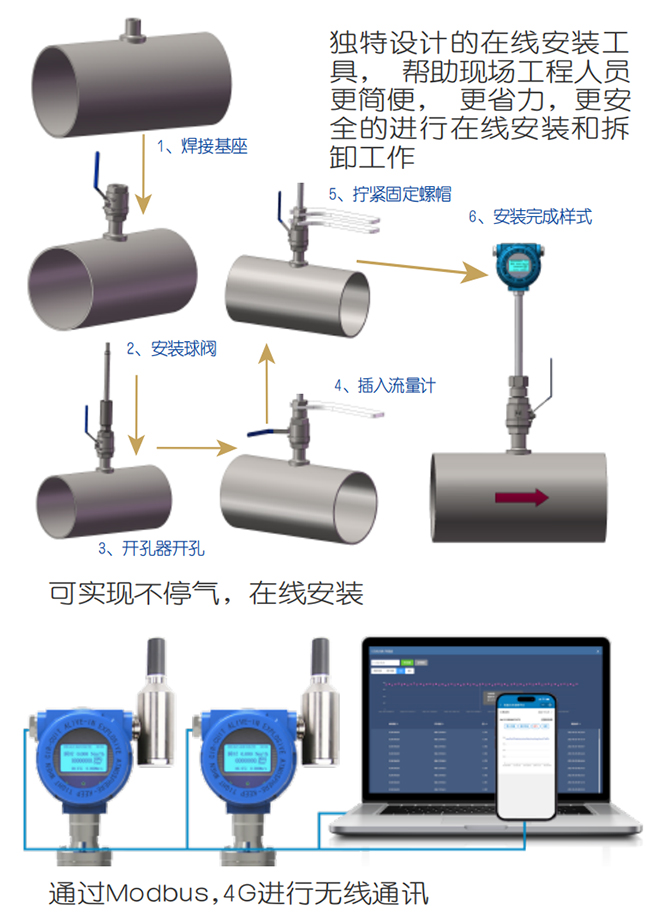

各种安装后效果图

数显气体质量流量计插入式安装效果图

数显气体质量流量计管道式安装效果图
