过热蒸汽流量计产品概述

涡街流量计是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体 或差动电容作为检测部件而研制的新型智能流量仪表。

涡街流量计采用先进的差动技术，配合隔离屏蔽、滤波等措施，克服了同类产品抗震性 差、小信号数据紊乱等问题，并采用了独特的传感器封装技术的防护措施，保证了产品的 可靠性，产品有基本型和复合型两种形式，基本型测量单**量信号，复合型可同时实现 温度、压力、流量的测量。每种形式都有一体、分体结构，以满足不同的安装环境。

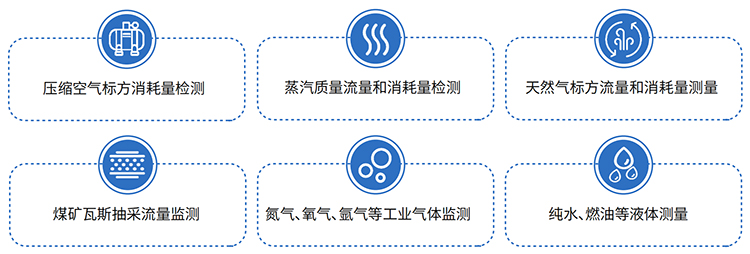

涡街流量计具有量程比宽，耐高温、抗振动、精度高，安装维护方便和介质适应性广等一 系列优点，可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各 种低黏度液体、气体和蒸汽介质的质量流量和体积流量的计量。

过热蒸汽流量计工作原理

1、涡街流量计的结构。

2、工作原理

当介质以一定速度度过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门旋 涡”，由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生应 力，封装在检测探头体内的压电元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，经前置放大器 放大，送至智能流量积算仪进行智能化处理，实现流体瞬时流量、累积流量的显示及流量数据及流量数据与微 机系统之间的通讯和控制。

在一定雷诺数范围内（2×104～2×106）旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关 系，可用下式表示：f=Sr·V/d，式中f-卡门旋涡的释放频率，Sr-系数（称为斯特劳哈尔数），V-流速，d-三 角柱体的宽度。

斯特劳哈尔数是涡街流量计的重要系数。在曲线的Sr≈0.16的平直部分，所以只要准确测出频率f，就可以 测出流体流速V=f·d/Sr，从而达到测量管道内流体测量的目的，即：Q=3600×f/k……（1）（k-仪表系数， 次/m3）

过热蒸汽流量计产品特点

1、安装简便，维护十分方便；

2、结构简单牢固，无可动部件，长期运行十分可靠；

3、量程范围宽，量程比可达1∶15；

4、压力损失小，运行费用低，更具节能意义；

5、应用范围广，液体，气体，蒸汽均可测量；

6、检定周期长，一般为两年；

7、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形 状和尺寸有关，调换配件后一般无须重新标定仪表系数；

8、可现场显示，也可远距离传输，还可与计算机控制系统联网；

9、检测探头不直接接触被测介质，性能更稳定。

过热蒸汽流量计技术指标

1、测量介质：液体、气体、蒸汽

2、测量范围：（见下表）

3、公称通径：（见下表）非标产品可根据用户要求特色定做



过热蒸汽流量计的选型说明
