高温蒸汽流量计产品概述
蒸汽流量计是应用非常广泛的一种流量计仪表，几乎可以计量所有在管道中流动的介质，包括各种液体、气体和蒸汽。
我公司生产的涡街流量计可分为以下几大类：

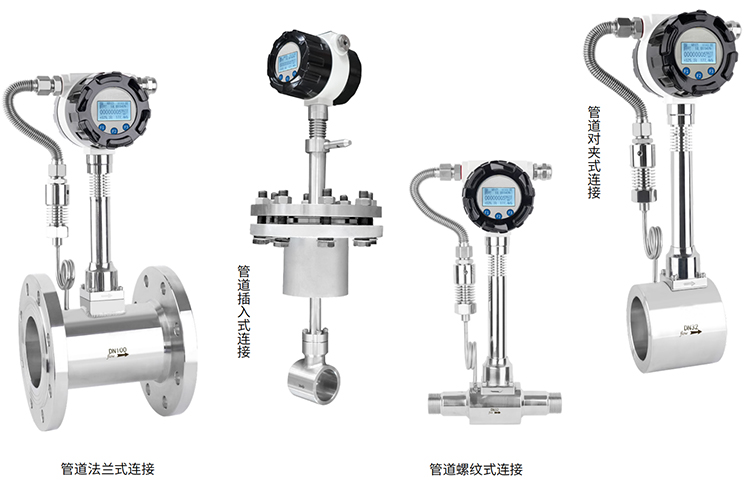

安装形式：法兰卡装式涡街流量计 法兰连接式涡街流量计 插入式涡街流量计 管段式涡街流量计
使用用途：普通型涡街流量计 分体式涡街流量计 高温型涡街流量计 高压涡街流量计 防爆型涡街流量计
信号传输：现场显示型涡街流量计 远传型涡街流量计 无线远传测控系统
配置组成：温压双补型涡街流量计 温度补偿型涡街流量计 压力补偿型涡街流量计
定值补偿型涡街流量计 智能蒸汽流量计
蒸汽流量计由于测量介质不同、使用环境不同、技术要求不同，其选用的类型和配置也不同，产品就价格也不同。
高温蒸汽流量计的特点
◆ 测量精度高，量程宽；
◆ 测量介质广泛，可测量液体、气体和蒸汽；
◆ 工作温度高，介质温度可达350℃；
◆ 无运动部件，无磨损，可靠性高；
◆ 表体采用不锈钢材料，美观，耐腐蚀。

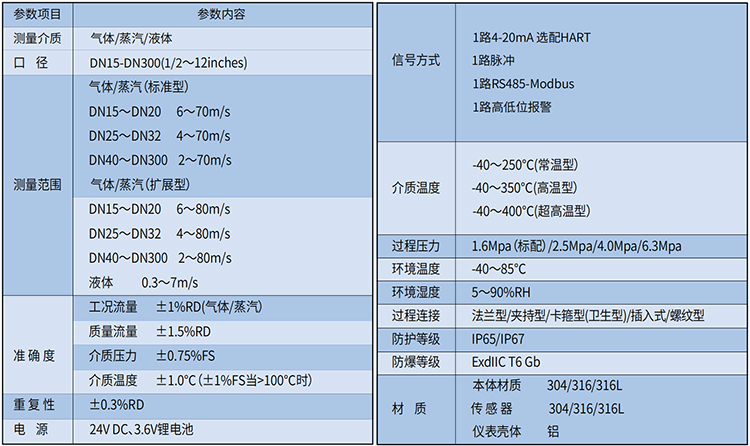

高温蒸汽流量计参数
◆ 公称通径：DN15～DN1500
◆ 适用范围：气体：空气、二氧化碳、氧气、氮气、煤气、天然气、沼气和其它各种化学气体等；液体：水、高温水、油、食品液、化学液等；蒸汽：饱和蒸汽、过热蒸汽。
◆ 可测介质温度：防爆介质：-40℃～100℃；低温介质：-40℃～100℃；
中温介质：-40℃～280℃；高温介质：-40℃～350℃
◆ 公称压力：低压：≤1.6Mpa、≤2.5Mpa；中压：≤4Mpa、≤6.3Mpa；高压：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；
◆ 精度等级：测量液体1级（0.5级可协议订货）；测量气体：1.5级（1级可协议订货）；测量蒸汽：1.5级（1级可协议订货）；
◆ 流速范围：液体：0.3～8m/s；气体：3～65m/s；蒸汽：3～70m/s；
◆ 测量范围：请参考流量测量范围表；
◆ 输出信号：电压脉冲：低电平≤1V，高电平≥6V；标准电流：4～20mA
◆ 供电电源：电源脉冲输出：+12VDC/+24VDC；4～20mA标准电流输出：+24VDC；现场液晶显示：3.6V1号1节锂电池供电，使用寿命大于2年；
◆ 环境温度：-30℃～+55℃；
◆ 相对湿度：5%～90%；
◆ 表体材料：304、1Cr18Ni9Ti，其它材质可协议订货；
◆ 防护等级：IP65、IP67;
◆ 防爆等级：ExiaIICT4;
高温蒸汽流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量计传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m³） 公式（2）
式中：K＝仪表常数（1/m³）。
N＝脉冲个数
Q＝体积流量（m³）

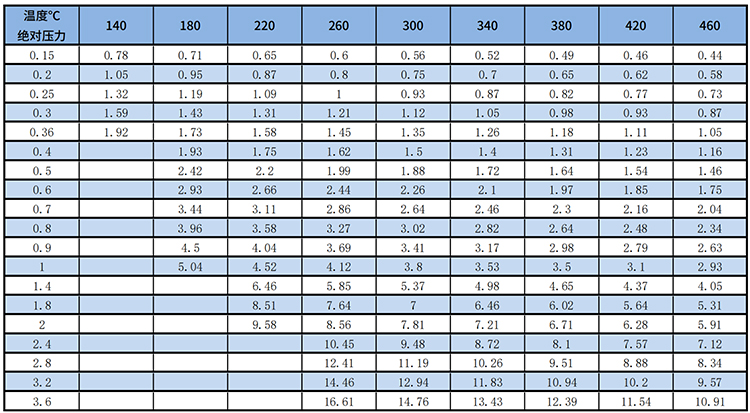

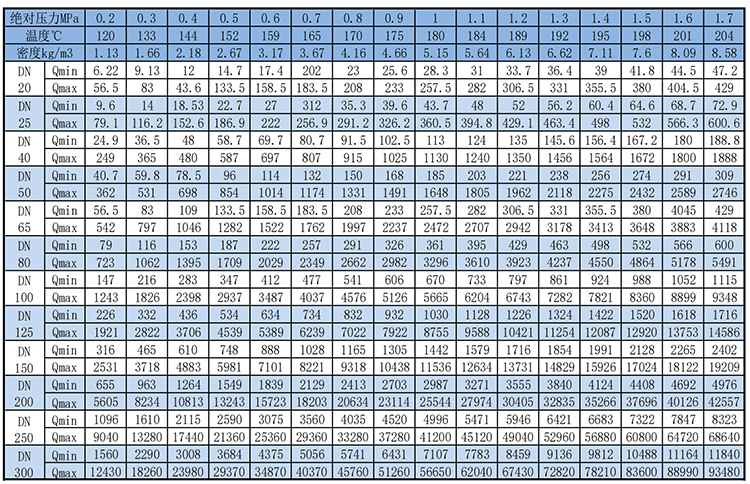

高温蒸汽流量计传感器工况流量范围表
高温蒸汽流量计常用气体介质的标准状态密度

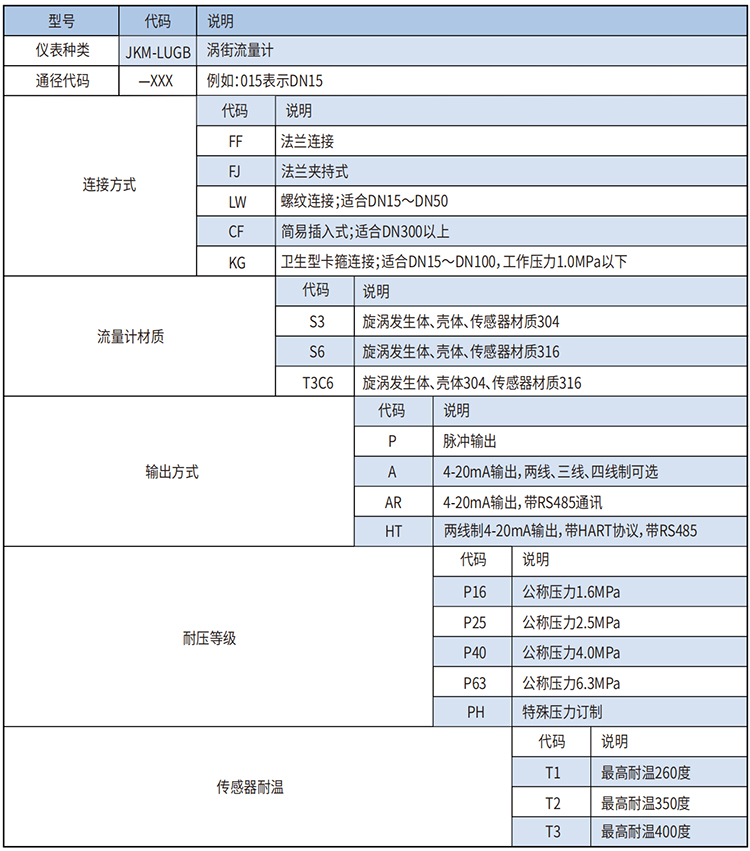

高温蒸汽流量计选型型谱
高温蒸汽流量计常用气体介质的标准状态密度
高温蒸汽流量计选型型谱
