氨气流量计概述
涡街流量计是采用压电应力式传感器,性能可靠性高,可在-20℃~+250℃的流体温度范围内工作。工作压力损失较小,量程范围宽,对空气测量量程比可达30比1,涡街流量计测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出,可以与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
涡街流量计广泛用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质,精度高,在测量流体体积流量时不受流体密度、压力、温度、粘度等参数的影响,可靠性高,维护量小,能长期稳定。

氨气流量计产品图


氨气流量计产品优势
1、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
2、安全防爆,适用于恶劣环境。
3、无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
4、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
5、电流输出均为电隔离型,具有良好的共模干扰抑制能力。
6、同时显示流量值与累计流量值,不必轮流切换。
7、采用抗振探头,有效消除外界振动影响。
8、电路采用表面贴装工艺,结构紧凑,可靠性高。
9、采用分体式信号转换器,电缆*长10米。
10、量程比宽达20:1。
11、整体结构设计合理,动态测量范围宽,压力损失小。
12、分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
13、现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。


氨气流量计参数
1、温度范围:压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
2、压力规格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
3、范 围 度:正常范围1:10 扩展后范围1:15
4、压力损失系数:Cd≤2.6
5、系统测量精度:液体、气体 示值的±1%,蒸汽 示值的±1.5%,插入式流量计 示值的±2.5%
6、供电电压:传感器 +12VDC 或+24VDC 变送器 +24VDC 现场显示型 仪表自带3.6V锂电池
7、输出信号:传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器 两线制4 ~ 20mA.DC电流信号
8、允许振动加速度:压电式 ≤0.2g 电容式 ≤1.0g
9、环境温度:传感器 -30℃ ~ 65℃,变送器、现场显示 -10℃ ~ 50℃
10、环境湿度:相对湿度5 ~ 85%
11、信号远传距离:≤500m
12、信号线接口:内螺纹M20×1.5
13、直管段长度:上游≥10D 下游≥5D
14、防爆等级:( ia )ⅡCT2 - T5本安防爆
15、防护等级:普通型 IP65 潜水型IP68
16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊


氨气流量计的工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
氨气流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
氨气流量计工作原理图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

氨气流量计口径流量表
氨气流量计流量范围对照表

氨气流量计气体密度表
氨气流量计气体密度对照表

氨气流量计外形尺寸
氨气流量计外形尺寸对照表

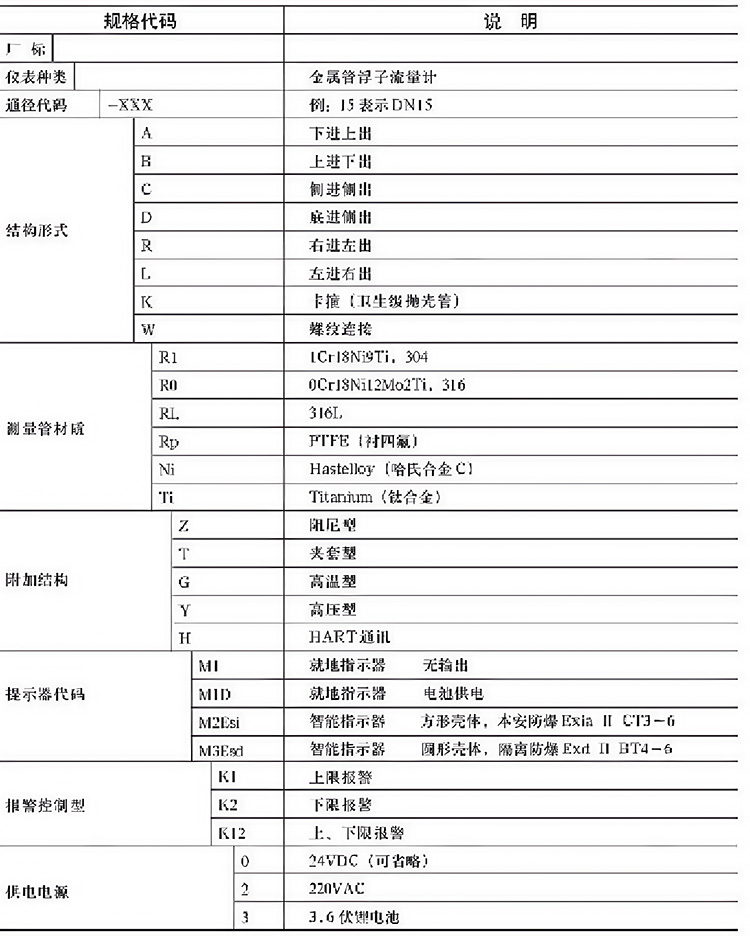

氨气流量计选型说明
氨气流量计选型对照表

氨气流量计的安装设计
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一)安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表*好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二)仪表管道安装要求:
1.涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
氨气流量计安装注意事项
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2.上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。
6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示
氨气流量计安装注意事项
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。


氨气流量计的配线设计
一. 输出频率信号的三线制涡街流量仪表配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图
氨气流量计脉冲输出配线图
二.输出标准4~20mA电流信号的两线制涡街流量仪表配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图
氨气流量计4-20mA电流信号配线图
三.带RS-485通讯接口功能的涡街流量仪表配线设计
带RS-485通讯功能的涡街流量仪表采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图
氨气流量计485通讯配线图
四.防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图
氨气流量计防爆装置配线图
氨气流量计防爆装置配线图
注意事项:
(1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。
(2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。
