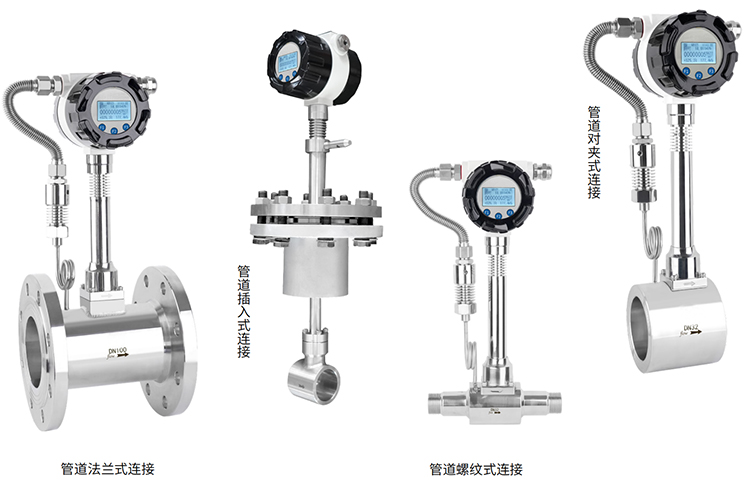

1． LUGB 系列满管型压电式涡街流量仪表
2． LUGB 系列插入型压电式涡街流量仪表
3． LUGE 系列满管型电容式涡街流量仪表
4． LUGE 系列插入型电容式涡街流量仪表
5． LUGB/E 系列电池供电型涡街流量仪表
6． 潜水型/分体型涡街流量仪表（协议订货）
7． 多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示
8． 智能流量积算仪，数码管显示

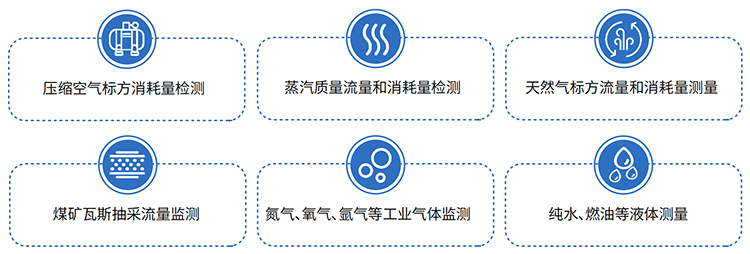

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
空气流量计产品特点
●安装简便，维护十分方便；
●结构简单牢固，无可动部件，长期运行十分可靠；
● 量程范围宽，量程比可达1：15；
● 压力损失小，运行费用低，更具节能意义；
● 应用范围广，液体、气体、蒸汽均可测量；
● 检定周期长，一般为两年；
● 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
● 可现场显示，也可远距离传输，还可与计算机控制系统联网；
● 检测探头不直接接触被测介质，性能更稳定。 技术参数
●测量介质：液体、气体、蒸汽、空气
● 测量范围：（见下表）

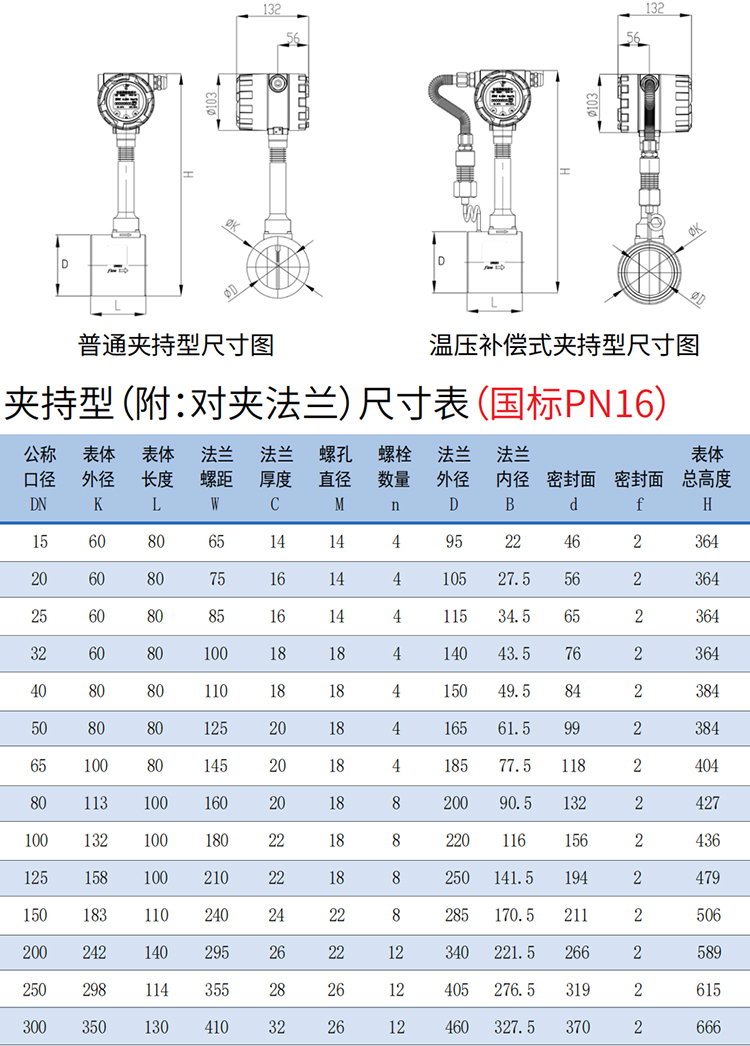

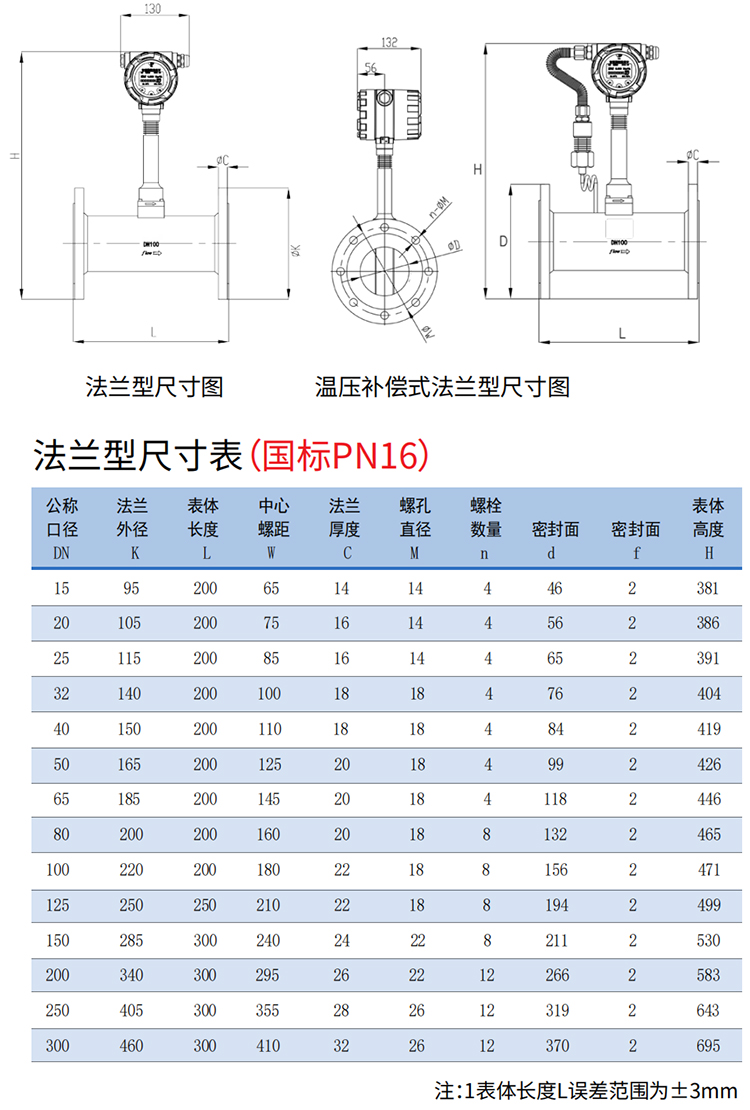

● 公称通径：（见下表）非标产品可根据用户要求特殊定做
空气流量计工作原理
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中 St＝0.17 的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）

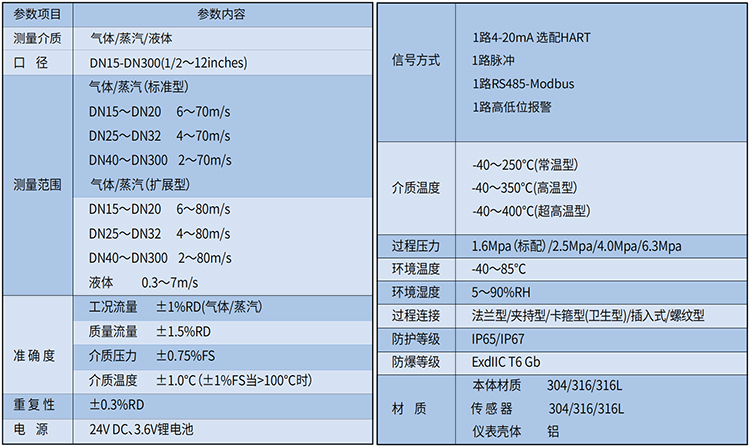

空气流量计产品参数说明
●温度范围：压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
●范 围 度：正常范围1：10 扩展后范围1：15
●压力损失系数：Cd≤2.6
●系统测量精度：液体、气体 示值的±1%
蒸 汽 示值的±1.5%
插入式流量计 示值的±2.5%
●供电电压：传感器 +12VDC 或+24VDC 变送器 +24VDC
现场显示型 仪表自带3.6V锂电池
●输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器 两线制4 ~ 20mA.DC电流信号
●允许振动加速度：压电式 ≤0.2g 电容式 ≤1.0g
●环境温度：传感器 -30℃ ~ 65℃
变送器、现场显示 -10℃ ~ 50℃
●环境湿度：相对湿度5 ~ 85%
●信号远传距离：≤500m
●信号线接口：内螺纹M20×1.5
●直管段长度：上游≥10D 下游≥5D
●防爆等级：( ia )ⅡCT2 - T5本安防爆
●防护等级：普通型 IP65 潜水型IP68

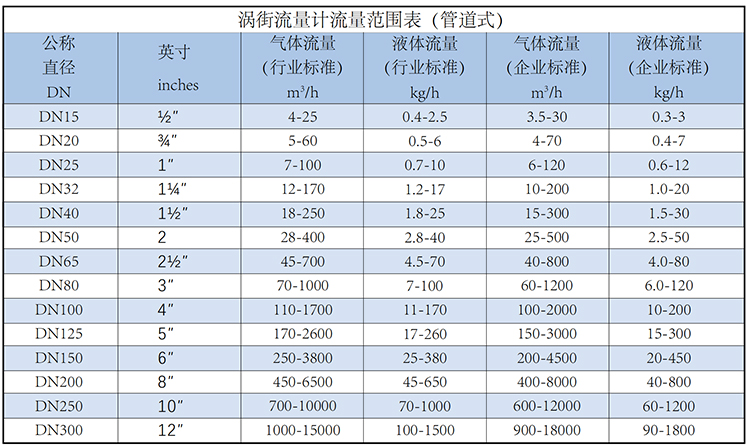

空气流量计测量范围对照表
空气流量计测量范围对照表

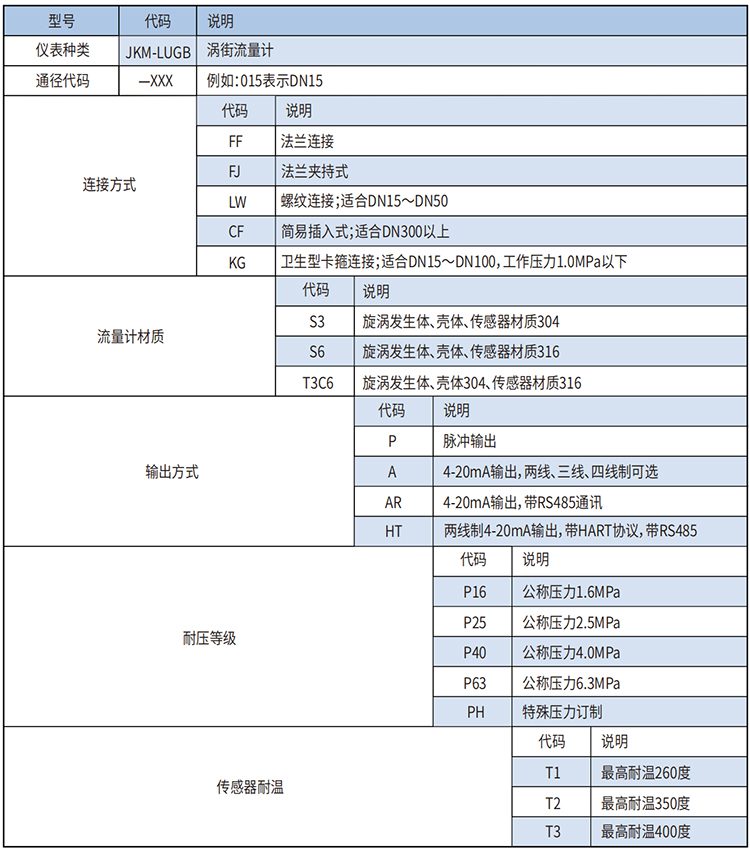

空气流量计选择配置
本公司生产的气体流量计可以测量锅炉饱和蒸汽、电厂过热蒸汽、热水、液体、导热油等物质。显示部分为*先进的液晶中文显示，3.6V电池与DC24V双供电，可显示瞬时流量、累计流量、温度、压力、密度、频率，所有数据清晰可见！配套法兰、螺栓、垫片都给您配齐！
1、蒸汽：
1）若是管道内蒸汽的温度和压力时刻在变化，忽高忽低，不稳定且温度不超过180°时，建议加单独温度补偿或者单独压力补偿，两种补偿任选其一，来实时检测温度或压力，从而不间断补偿密度，以实现测量的精准度！适用于以成本核算、节能减耗的企业。
2）若是管道内蒸汽的温度和压力时刻在变化，忽高忽低，不稳定且用于贸易计量时，请务必选择同时温度和压力传感器补偿，以此避免贸易纠纷，成本核算更加精准！
3）若是您现场温度和压力是恒定的，可选择现场显示电池供电或者220V供电远传显示，无需温度或者压力补偿。适用于自己内部使用，对精度要求不高的企业。
2、空气：
1）空气，一定温度和压力同时补偿。两者缺一不可！
3、液体
1）对于测量的物质为自来水、纯净水、汽油、柴油、导热油（需用高温探头）等液体直接选择普通配置现场显示电池供电即可。
4、沼气
1）沼气的压力一般都在5KPa-10KPa左右，不需要温度压力补偿，可以选择普通现场显示减少成本。若是压力超过20KPa，建议加温度和压力补偿。
空气流量计信号换算与接线方式
电压脉冲换算成累积流量，（累计流量值）Qs=N/K，
K是流量系数（出厂都已经给定），N是一段时间内的总脉冲数。
1）可由二次仪表（流量积算仪、PLC等）将脉冲频率f进行积算，得到一段时间内的总个数。
2）直接一段采集脉冲个数，得到总数。
脉冲输出接线方式
电流信号换算成瞬时流量（4-20mA接线方式）
电流信号换算成瞬时流量（4-20mA接线方式）
485通讯接线
空气流量计安装距离的选择
空气流量仪表对安装点的上下游直管段有一定要求（前10后5）不然会影响介质在管道中的流场硬性仪表的测量精度。仪表的上下游直管段要求如下：
注：1、仪表选型一定根据流量，切不可根据管道直径，需变径时必须变径。
2、仪表安装时气体就高不就低，液体就低不就高。
3、根据涡街流量传感器安装可旋转180°方向，水平管道安装倾斜45°，或根据管道情况任意选定方向，便于接线盒维修。
