压缩空气流量计

产品简介 / Hot product
压缩空气流量计产品概述
涡街流量计主要用于工业管道流体介质 的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力 损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表常数能长期稳定。插入式 仪表在管道的插入口安装,球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传 感器,可靠性高,可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机 等数字系统配套使用,是一种比较先进、理想的流量仪表。
涡街流量计采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式,基本型测量单**量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。
涡街流量计具有量程比宽,精度高,安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

压缩空气流量计产品图


压缩空气流量计产品特点
▲不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
▲安全防爆,适用于恶劣环境。
▲无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
▲采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型,具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值,不必轮流切换。
▲采用抗振探头,有效消除外界振动影响。
▲电路采用表面贴装工艺,结构紧凑,可靠性高。
▲采用分体式信号转换器,电缆*长10米。
▲量程比宽达20:1。
▲整体结构设计合理,动态测量范围宽,压力损失小。
▲分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
▲现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。

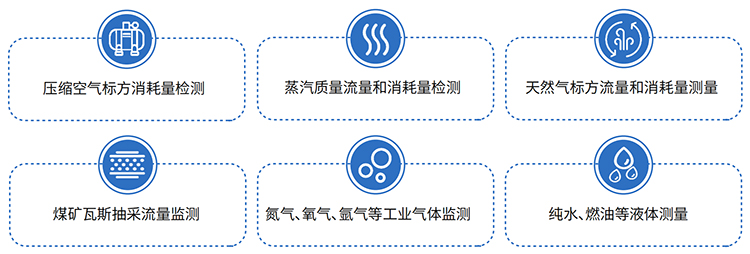

产品应用:煤气流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.

压缩空气流量计主要技术参数
●测量介质:液体、气体、饱和蒸汽、过热蒸汽
●公称口径:DN10 - DN500
●介质温度:-40℃ - +150℃;-40℃ - +280℃;-40℃ - +350℃;-40℃ - +420(只限**产品)
●压力等级:LUGB法兰卡装型,PN2.5MPa(*选);大于PN2.5MPa协商供货
法兰连接型,PN1.6MPa(*选);大于PN1.6MPa协商供货
●法兰标准:LUGB法兰卡装型,厂家提供专用法兰
法兰连接型,GB/T9119-2000(用户可提供其他法兰标准)
●精度等级:1.5级、1.0级(*选)、0.5级、0.2级(需协议供货)
●可测流速范围:液体,0.4 m/s -10 m/s
气体、蒸汽,4m/s - 70 m/s
●放大器选择:普通脉冲输出型(12-24VDC)
普通两线制4-20mA输出型(24VDC)

压缩空气流量计技术参数


压缩空气流量计流量范围
压缩空气流量计流量范围表

压缩空气流量计选型说明
压缩空气流量计选型

压缩空气流量计选择配置
本公司生产的气体流量计可以测量锅炉饱和蒸汽、电厂过热蒸汽、热水、液体、导热油等物质。显示部分为*先进的液晶中文显示,3.6V电池与DC24V双供电,可显示瞬时流量、累计流量、温度、压力、密度、频率,所有数据清晰可见!配套法兰、螺栓、垫片都给您配齐!
1、蒸汽:
1)若是管道内蒸汽的温度和压力时刻在变化,忽高忽低,不稳定且温度不超过180°时,建议加单独温度补偿或者单独压力补偿,两种补偿任选其一,来实时检测温度或压力,从而不间断补偿密度,以实现测量的精准度!适用于以成本核算、节能减耗的企业。
2)若是管道内蒸汽的温度和压力时刻在变化,忽高忽低,不稳定且用于贸易计量时,请务必选择同时温度和压力传感器补偿,以此避免贸易纠纷,成本核算更加精准!
3)若是您现场温度和压力是恒定的,可选择现场显示电池供电或者220V供电远传显示,无需温度或者压力补偿。适用于自己内部使用,对精度要求不高的企业。
2、空气:
1)压缩空气,一定温度和压力同时补偿。两者缺一不可!
3、液体
1)对于测量的物质为自来水、纯净水、汽油、柴油、导热油(需用高温探头)等液体直接选择普通配置现场显示电池供电即可。
4、沼气
1)沼气的压力一般都在5KPa-10KPa左右,不需要温度压力补偿,可以选择普通现场显示减少成本。若是压力超过20KPa,建议加温度和压力补偿。
压缩空气流量计配置的选择

压缩空气流量计信号换算与接线方式
电压脉冲换算成累积流量,(累计流量值)Qs=N/K,
K是流量系数(出厂都已经给定),N是一段时间内的总脉冲数。
1)可由二次仪表(流量积算仪、PLC等)将脉冲频率f进行积算,得到一段时间内的总个数。
2)直接一段采集脉冲个数,得到总数。
脉冲输出接线方式

压缩空气流量计脉冲输出接线方式

电流信号换算成瞬时流量(4-20mA接线方式)

压缩空气流量计电流信号换算
485通讯接线
压缩空气流量计485通讯接线

压缩空气流量计安装距离的选择
压缩空气流量仪表对安装点的上下游直管段有一定要求(前10后5)不然会影响介质在管道中的流场硬性仪表的测量精度。仪表的上下游直管段要求如下:
压缩空气流量计安装注意事项
注:1、仪表选型一定根据流量,切不可根据管道直径,需变径时必须变径。
2、仪表安装时气体就高不就低,液体就低不就高。
3、根据涡街流量传感器安装可旋转180°方向,水平管道安装倾斜45°,或根据管道情况任意选定方向,便于接线盒维修。
