氢气流量计概述
涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。
传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用*新微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。
氢气流量计产品优势
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆*长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
氢气流量计技术参数
1、测量介质：气体、液体、蒸气
2、口径规格法兰卡装式口径选择25,32,50,80,100
3、法兰连接式口径选择100,150,200
4、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
5、测量精度1.0级1.5级
6、被测介质温度:常温-25℃～100℃
7、高温-25℃～150℃-25℃～250℃
8、输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号4～20 mA,传输距离为1000m
11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃
12、材质不锈钢, 铝合金
13、电源DC24V或锂电池3.6V
14、防爆等级本安型iaIIbT3-T6
15、防护等级IP65

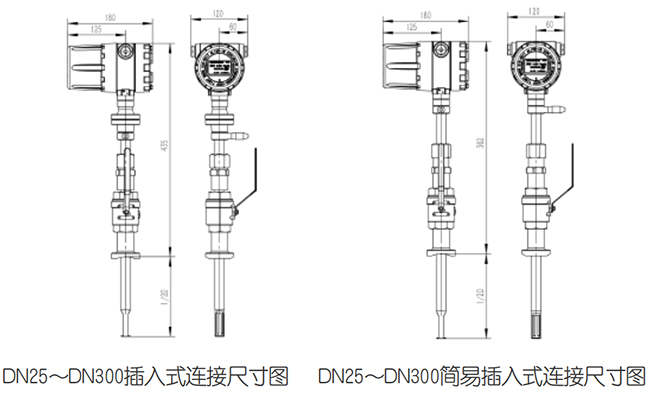

氢气流量计产品选型
氢气流量计口径与流量对照表
氢气流量计安装注意事项
安装环境要求：
氢气流量计产品选型
氢气流量计口径与流量对照表
氢气流量计安装注意事项
安装环境要求：
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3.避开高温环境和强腐蚀气体环境。若必须安装，须有通风措施。
4.煤气流量仪表尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5.仪表*好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
气体流量计仪表管道安装要求：
1、涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求如图，DN为仪表公称口径 单位mm（注：调节阀尽可能不安装在涡街流量仪表的上游，而应安装在涡街流量仪表的下游10D处。）
2、上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db应满足以下关系0.98Db≤Dp≤1.05Db上下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db
3、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm
4、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，D为仪表公称口径，单位：mm
5、仪表在管道上可以水平、垂直或倾斜安装。
6、测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气体应自下而上流动。
7、测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处。
8、测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70°；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表的正常工作。
