沼气流量计

产品简介 / Hot product

沼气流量计产品概述
JKM-LUGB涡街流量计又称涡街流量计可用于各种气体(煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气)的流量检测及计量。采用压电晶体作为检测元件的新型应力检测式涡街流量计。
沼气流量计使用案例

沼气流量计产品特点
直接测量气体质量流量,温度、压力补偿
低流速测量,*小流量可测至零 , 分辨率 0.001m/s
气体流量计具现场显示,并可现场整定
量程比宽,1:120(可达1:1000)
非线性修正,有16段非线性函数可设置
高可靠性,具有故障自动检查,显示和故障自动修复功能
在线不断流装卸,维护方便
有防窃功能
超高精确,1.0  1.5级

沼气流量计产品图


沼气流量计技术参数
介质:适用于气体、液体均可使用
测量范围:0m/s~120m/s(标准状态)
精度:优于±1.5级
重复性:±0.2%满量程
输出信号:4~20mA,,RS485,MODBUS,HQBUS
工作压力: ≤2.5MPa(*大可达20MPa)
介质温度:-40℃~510℃
环境温度:-40℃~80℃
供电电源:24VDC ±10%,≥350mA
公称通径:Dn20~1000mm
流量范围:0.6~12720m3/h;
线性度:≤±1.0%;
重复性:≤0.2%介;
介质温度:-40~350℃;
公称压力:2.5、4.0Mpa;
本体材质:1Cr18Ni9Ti
供电电源:24V.DC;
负载电阻:*大负载电阻不超过350Ω;
输出信号:脉冲或4-20mA。(可选)
沼气流量计技术参数

沼气流量计的流量范围

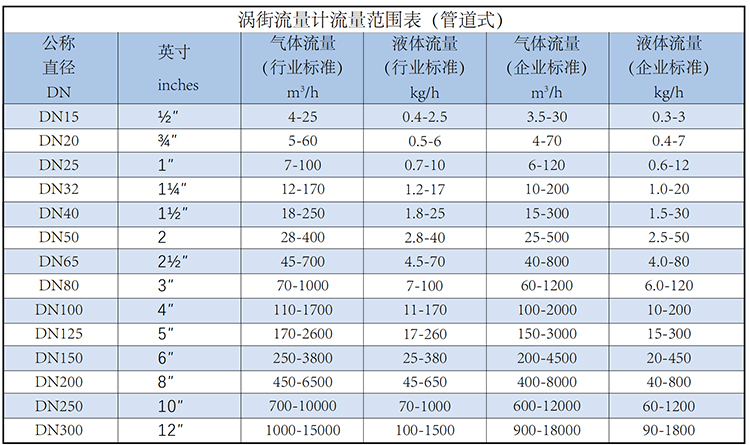

沼气流量计的流量范围对照表

沼气流量计选型说明
沼气流量计的选型

沼气流量计安装对直管段的要求
正确地选择安装点和正确安装流量计都是非常重要的环节,若安装环节失误轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
安装对直管段的要求是非常重要的。它的详细要求如下:
对安装点上的上下游直管段一定的要求,否则会影响测量精度。
若流量计安装点上的上游有渐缩管,流量计上游应有不小于15D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段。
若流量计安装点上的上游有渐扩管,流量计上游应有不小于18D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段
若流量计安装点上游有90°弯头或下行接头,流量计上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。
若流量计安装点上游在同一平面上有90°弯头,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
流量调节阀或压力调节阀尽量安装在流量计下游5D以远处,若必须安装在流量计的上游,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
上游若有活塞式或柱塞式泵,活塞式或罗茨式风机、压缩机,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
特别注意:涡街流量计安装点的上游较近处若装有阀门,不断地开关阀门,对流量计的使用寿命影响*大,非常容易对流量计造成永久性损坏。流量计尽量避免在架空的非常长的管道上安装,这样时间一长后,由于流量计的下垂非常容易造成流量计于法兰的密封泄露,若不得已安装时,必须在流量计的上下游2D处分别设置管道紧固装置。

沼气流量计安装注意事项

沼气流量计信号换算与接线方式
电压脉冲换算成累积流量,(累计流量值)Qs=N/K,
K是流量系数(出厂都已经给定),N是一段时间内的总脉冲数。
1)可由二次仪表(流量积算仪、PLC等)将脉冲频率f进行积算,得到一段时间内的总个数。
2)直接一段采集脉冲个数,得到总数。
脉冲输出接线方式
沼气流量计脉冲输出接线方式
电流信号换算成瞬时流量(4-20mA接线方式)
沼气流量计电流信号换算
485通讯接线
沼气流量计485通讯

沼气流量计使用时常见故障及处理方法
一、通电时无指示、无输出信号
可能存在的问题:(1)传感器供电不正确;(2)管道内无流量或流量太小
相应的处理方法:(1)检查接线,使供电正常;(2)通知工艺部门打开阀门
二、无流量时,有输出信号
可能存在的问题:(1)仪表屏蔽线或接地不良引入50Hz干扰;(2)管道振动较大;(3)传感器增益过大
相应的处理方法:(1)加强屏蔽或重新接地;(2)在流量计上游2D处加装固定支撑点,或者在满足直管段要求的前提下加软管过度;(3)调整增益定位器至适当的位置
三、流量指示值波动大
可能存在的问题:(1)管道振动过大;(2)灵敏度调的过高;(3)传感器发生体上有附着物;(4)压电晶片损坏;(5)工况波动大
相应的处理方法:(1)振动处理方法同上;(2)降低灵敏度;(3)拆卸并清洗传感器发生体;(4)更换;(5)检查工况
四、 指示误差大
可能存在的问题:(1)上游直管段长度不够,有气穴现象;(2)仪表常数设定有误;(3)传感器发生体上有附着物
相应的处理方法:(1)改变安装地点,加整流器,保证上游直管段要求;(2)重新标定及设定仪表常数;(3)拆卸并清洗传感器发生体。


沼气流量计的安装
安装条件
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
7、直管段内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
安装步骤要求
1、将配备的专用法兰分别焊接到上下游直管段上,使专用法兰和直管段的内径严格垂直与同心。
2、将传感器夹在焊有专用法兰的上下游直管段上,用螺栓紧固,使上下游直管段与传感器保持同轴。
3、传感器安装方式:传感器应朝上或水平(放大器指向)安装;介质温度超过250℃,传感器应水平安装。
4、传感器及管道必要时应良好接地,接地电阻≤10Ω。
传感器上、下游直管段长度的要求
沼气流量计现场安装使用图
注意事项:
1、专用法兰与直管段焊接时不能带着传感器焊接。
2、安装时应使传感器的流向标志与管道内流体流向一致。
3、传感器安装前,法兰凹槽内必须放好密封圈。压力和温度测量点的位置,取压点在传感器下游3~5DN处,测温点在下游5~8DN处。
4、测量高温介质时,切勿用隔热材料把传感器连接杆周围包起来。
5、连接传感器的屏蔽电缆走向,应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设,屏蔽电缆要尽量缩短,并且不得盘卷,以减少分布电感,*大长度不应超过200米。
6、安装传感器前,管道必须进行清洗。冲掉管内的杂质,避免通流后堵塞传感器。测量液体的管道必须充满被测液体,防止气泡的干扰。
