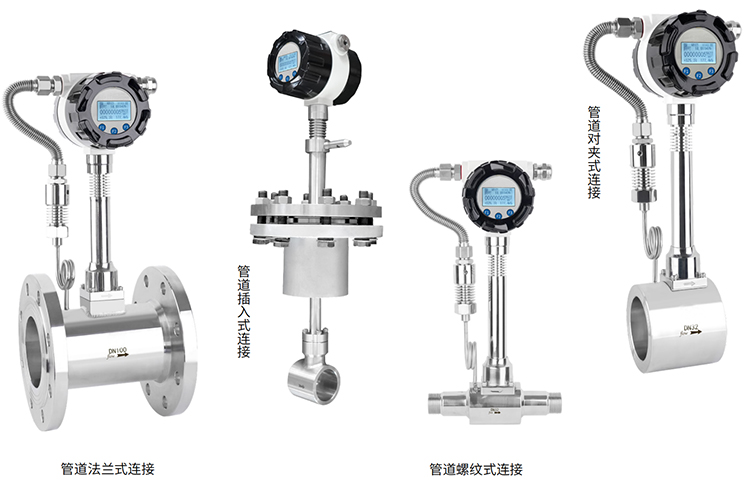

混合气流量计产品概述
涡街流量计是根据卡门涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达**先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
混合气流量计的特点
1、安装简便，维护十分方便；
2、结构简单牢固，无可动部件，长期运行十分可靠；
3、量程范围宽，量程比可达1：15；
4、压力损失小，运行费用低，更具节能意义；
5、应用范围广，液体（污水流量计）、气体、蒸汽均可测量；
6、检定周期长，一般为两年；
7、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
8、可现场显示，也可远距离传输，还可与计算机控制系统联网；
9、检测探头不直接接触被测介质，性能更稳定。
10、压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；
11、无可动机械零件，因此可靠性高,维护量小；
12、涡街流量计采用压电应力式传感器，仪表参数能长期稳定，可在-20℃～+250℃的工作温度范围内工作；
13、有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
混合气流量计主要技术指标
公称通径(mm)：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)：DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)：压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料：1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度：压电式:0.2g，电容式:1.0～2.0g
精确度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度：1：6～1：30
供电电压：传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号：方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数：符合JB/T9249标准 Cd≤2.4
防爆标志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级：普通型IP65，潜水型 IP68
环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质：气体、液体、蒸汽（蒸汽流量计）
传输距离：三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
混合气流量计的配线设计
一. 输出频率信号的三线制涡街流量仪表配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图
二.输出标准4~20mA电流信号的两线制涡街流量仪表配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图
三．带RS-485通讯接口功能的涡街流量仪表配线设计
带RS-485通讯功能的涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

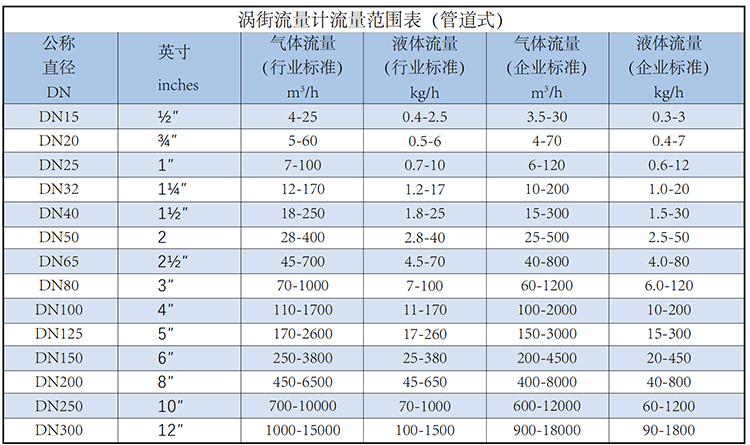

混合气流量计口径流量范围表
混合气流量计选型表
|
代号 |
通径 |
流量范围m³/h（饱和蒸汽180℃ ρ=5.157Kg/m³） |
|
KMLU-25 |
DN25 |
6.5~90 |
DN300以上推荐使用插入式涡街流量计 |
|
KMLU-32 |
DN32 |
10~140 |
|
KMLU-40 |
DN40 |
16~220 |
|
KMLU-50 |
DN50 |
26~350 |
|
KMLU-65 |
DN65 |
44~580 |
|
KMLU-80 |
DN80 |
65~900 |
|
KMLU-100 |
DN100 |
100~1400 |
|
KMLU-125 |
DN125 |
165~2150 |
|
KMLU-150 |
DN150 |
230~3100 |
|
KMLU-200 |
DN200 |
420~5550 |
|
KMLU-250 |
DN250 |
650~8650 |
|
KMLU-300 |
DN300 |
950~12500 |
|
|
代号 |
功能1 |
|
N |
无温压补偿（适合做外补） |
|
Y |
自带温压补偿一体式 |
|
|
代号 |
输出型号 |
|
F1 |
4-20mA输出（二线制） |
|
F2 |
4-20mA输出（三线制） |
|
F3 |
RS485通讯接口 |
|
|
代号 |
被测介质 |
|
J3 |
蒸汽 |
|
|
代号 |
连接方式 |
|
L1 |
法兰卡装式 |
|
L2 |
法兰连接式 |
|
|
代号 |
功能2 |
|
E2 |
1.5级 |
|
T3 |
蒸汽 |
|
P1 |
1.6MPa |
|
P2 |
2.5MPa |
|
P3 |
4.0MPa |
|
D1 |
内部3.6V供电 |
|
D2 |
DC24V供电 |
|
B1 |
不锈钢 |
|
B2 |
碳钢 |
混合气流量计的安装设计 仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
（一）安装环境要求：
1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4．涡街流量计应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5．仪表*好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
（二）仪表管道安装要求：
1．涡街流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量计的下游10D处。
2．上、下游配管内径应相同。如有差异，则配管内径Dp与涡街流量计表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db
3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm
4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图（七）。D为仪表工称口径，单位：mm
5．仪表在在管道上可以水平、垂直或倾斜安装。
6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a所示
7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处
如图（四）b所示
8．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
