轻烃气流量计

产品简介 / Hot product
轻烃气流量计产品概述
根据涡轮流量计的结构特点,分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。
一体式涡街流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计,具有智能温度、压力补偿功能,自带3.6V高能电池或24VDC(通常在需要脉冲信号输出、二线制4~20mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
当只要求测量工况体积流量时(我们将其定义为简配型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m³/h)和累计工况体积流量(m³)。

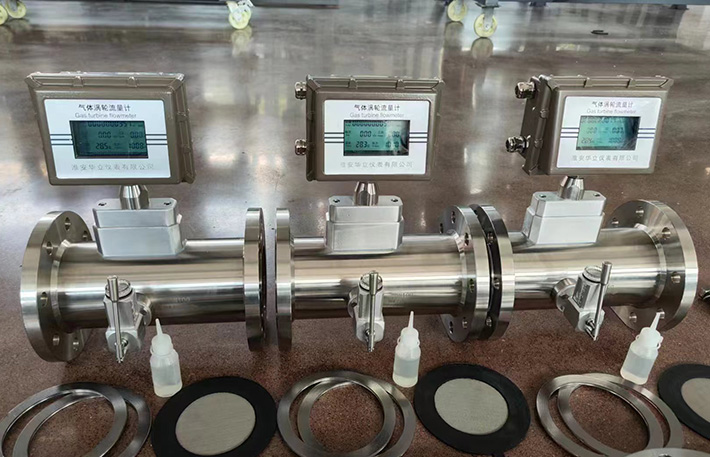

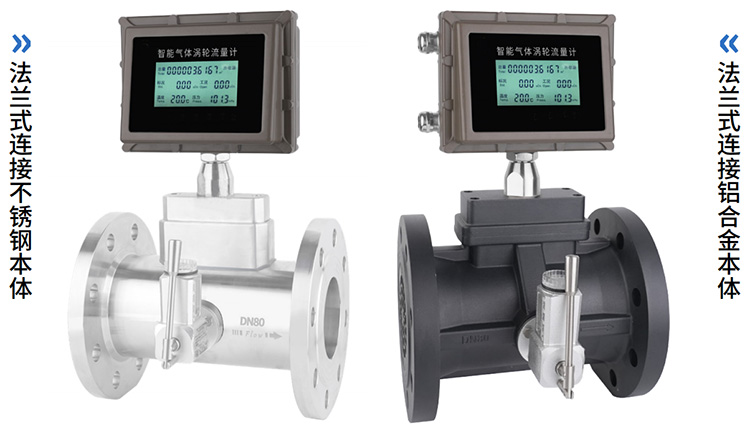

轻烃气流量计产品图


轻烃气流量计产品特点
1、流量计采用先进的*三代电容式力传感器,性能可靠,精度、灵敏度高;
2、耐脏污,不堵塞,抗振动、电磁干扰,抗杂质能力特强;
3、无可动部件,耐脏污,一体式智能显示,安装简便免维护;
4、压力损失小,仅为标准孔板的1/2△P左右;
5、适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量计,可测二相流;
6、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
7、整机全密封无死角,无任何泄漏点,可耐42MPa高压;
8、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
9、流量计具有多种安装方式供选择,安装简单,费用低;
10、具有一体化温度、压力补偿,直接输出质量或标方;
11、具有可选小信号切除、非线性修正、滤波时间可选择;
12、计量准确,精度可达到0.2~1.5%;
13、重复性好,一般为0.05~0.08%,测量快速;
14、仪表内设自检程序,故障现象一目了然;
15、多种输出形式,能远传各种参数;
16、抗震动性强,一定范围内可测脉动流。


轻烃气流量计的工作原理
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门涡街旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:
f=SrU1/d=SrU/md (1)
式中
U1--旋涡发生体两侧平均流速,m/s;
Sr--斯特劳哈尔数;
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中
K--流量计的仪表系数,脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为
图2 斯特劳哈尔数与雷诺数关系曲线
轻烃气流量计工作原理图
式中 qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;
Pn,P--分别为标准状态下和工况下的绝对压力,Pa;
Tn,T--分别为标准状态下和工况下的热力学温度,K;
Zn,Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。


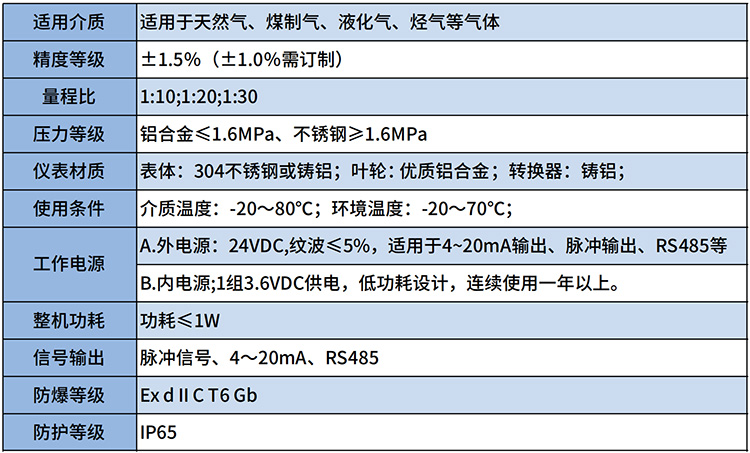

轻烃气流量计主要技术指标
公称通径(mm):25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa):DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃):压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料:1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度:压电式:0.2g,电容式:1.0~2.0g
精确度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范围度:1:6~1:30
供电电压:传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号:方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数:符合JB/T9249标准 Cd≤2.4
防爆标志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防护等级:普通型IP65,潜水型 IP68
环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质:气体(气体流量计)、液体、蒸汽
传输距离:三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

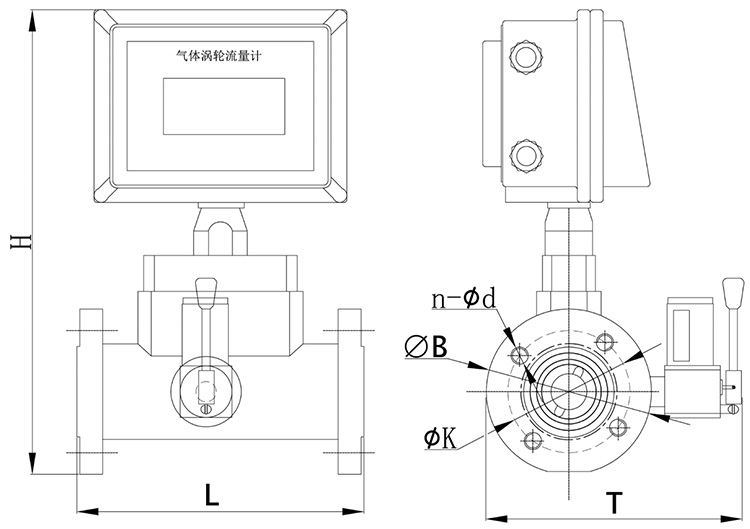

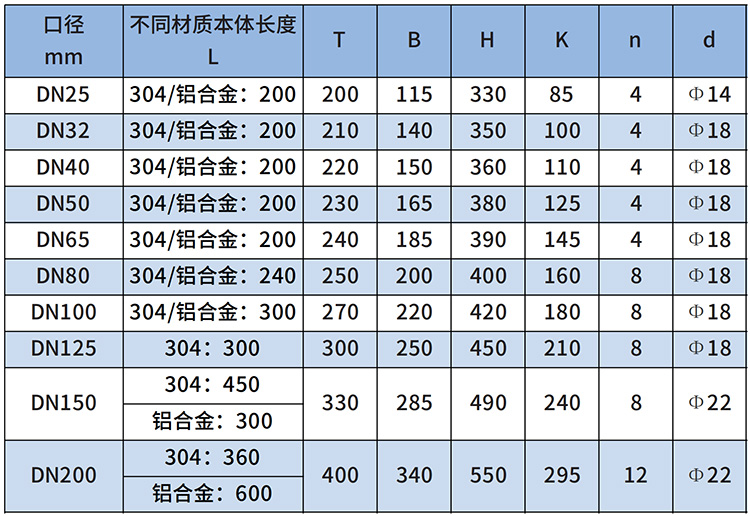

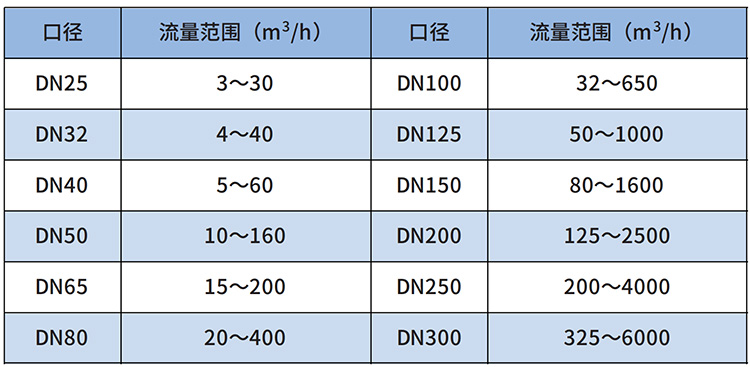

轻烃气流量计流量范围表
                    仪表口径
(mm)
                    液体                    气体和蒸汽
                    测量范围
(m/h)
                    输出频率范围
(Hz)
                    测量范围
(m/h)
                    输出频率范围
(Hz)
                    15                    0.3-6                    36-446                    2.4-36                    260-1600
                    20                    0.6-40                    32-396                    4-50                    230-1360
                    25                    1.2~16                    25~336                    8.8~55                    190~1140
                    32                    1.5-20                    16-286                    10-160                    160-1090
                    40                    2~40                    10~200                    27~205                    140~1040
                    50                    3~60                    8~160                    35~380                    94~1020
                    80                    6.5~130                    4.1~82                    86~1100                    55~690
                    100                    15~220                    4.7~69                    133~1700                    42~536
                    150                    30~450                    2.8~43                    347~4000                    33~380
                    200                    45~800                    2~31                    560~8000                    22~315
                    250                    65~1250                    1.5~25                    890~11000                    18~221
                    300                    95~2000                    1.2~24                    1360~18000                    16~213
                    (300)                    100~1500                    5.5~87                    1560~15600                    85~880
                    (400)                    180~3000                    5.6~87                    2750~27000                    85~880
                    (500)                    300~4500                    5.6~88                    4300~43000                    85~880
                    (600)                    450~6500                    5.7~89                    6100~61000                    85~880
                    (800)                    750~10000                    5.7~88                    11000~110000                    85~880
                    (1000)                    1200~1700                    5.8~88                    17000~170000                    85~880
                    >(1000)                    协议

                    协议



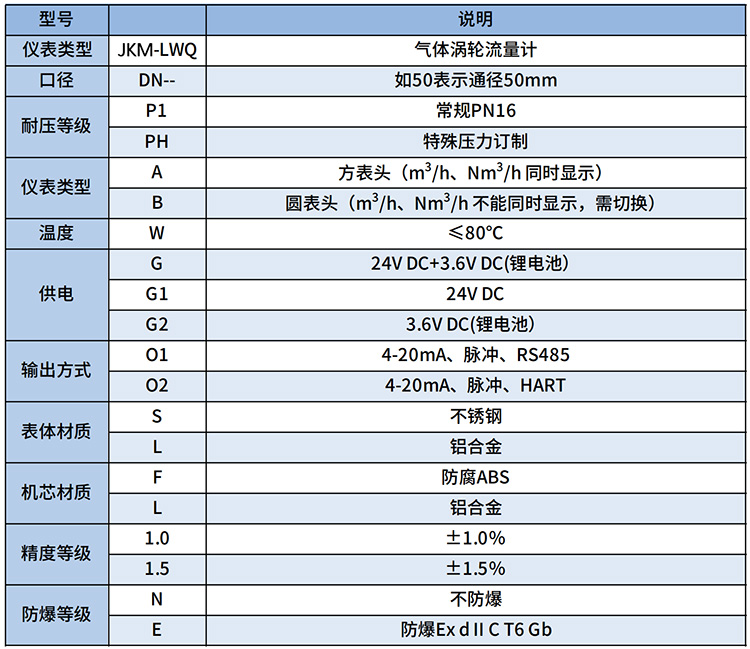

轻烃气流量计选型说明


代号
                通径                流量范围㎡/h
                LUGB-25                DN25                1~12(液体)                10~100(气体)
                LUGB-32                DN32                1.5~23(液体)                15~150(气体)
                LUGB-40                DN40                2.4~32(液体)                22.6~150(气体)
                LUGB-50                DN50                4~50(液体)                35~350(气体)
                LUGB-65                DN65                6.3~184(液体)                60~600(气体)
                LUGB-80                DN80                10~130(液体)                90~900(气体)                注:1.蒸汽流量请查看表3
                LUGB-100                DN100                20~200(液体)                140~1400(气体)                2.DN250~DN600可按客户要求订货
                LUGB-125                DN125                31~310(液体)                220~1450(气体)                3.DN300以上口径推荐使用插入式涡街流量计可定制
                LUGB-150                DN150                45~450(液体)                300~3000(气体)
                LUGB-200                DN200                80~800(液体)                550~5500(气体)
                LUGB-250                DN250                150~1500(液体)                880~8800(气体)
                LUGB-300                DN300                200~2000(液体)                1300~13000(气体)
                LUGB-300                DN300                100~1500(液体)                1560~15600(气体)
                LUGB-400                DN400                180~3000(液体)                2750~27000(气体)
                LUGB-500                DN500                300~4500(液体)                4300~43000(气体)
                LUGB-600                DN600                450~6500(液体)                6100~61000(气体)
                LUGB-800                DN800                750~10000(液体)                11000~110000(气体)
                LUGB-1000                DN1000                1200~1700(液体)                17000~170000(气体)
                                 代号                功能1
                N                无温压补偿
                Y                有温压补偿
                                 代号                输出型号
                F1                4-20mA输出(二线制)
                F2                4-20mA输出(三线制)
                F3                RS485通讯接口
                F4                频率输出
                                 代号                被测介质
                J1                液体
                J2                气体
                J3                蒸汽
                                 代号                连接方式
                L1                法兰卡装式
                L2                法兰连接式
                L3                插入式
                                 代号                功能2
                E1                1.0级
                E2                1.5级
                T1                常温
                T2                高温
                T3                蒸汽
                P1                1.6MPa
                P2                2.5MPa
                P3                4.0MPa
                D1                内部3.6V供电
                D2                DC24V供电
                B1                不锈钢
                B2                碳钢


1、具有精度高、抗振动、抗干扰、维护方便的特点,适合于各种使用蒸汽、气体工况下的流量计量。
2、传感器和流量显示仪及补偿方式合称为则为涡街流量计的典型代表。
3、传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。

轻烃气流量计安装设计
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一)安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量计应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表*好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二)仪表管道安装要求:
1.涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
轻烃气流量计安装图
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2.上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。
6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示
轻烃气流量计安装图
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。
轻烃气流量计工作现场图
