实验室气体流量计产品概述
金属管浮子流量计是一种流体流量计,是玻璃空心转子流量计,适用于测量液体、气体等单项介质流量常用的仪表之一。流量计主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通米面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。
金属管浮子流量计克服了原有流量计的转子重量不能调整的缺点,将转子由实心改为空心,当流体的压力和介质发生变化时,只须调整转子的重量,就能适应多变的使用条件,是流体流量控制的理想的流量计。
金属管浮子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中,用来测量单相非脉动(液体或气体)流体的流量。
金属管浮子流量计主要用于有腐蚀性液体、气体介质流量的检测,例如强酸(氢氟酸除外)、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。
普通型:主要适用于无腐蚀性介质的测量。
耐腐型:主要适用于腐蚀性介质的测量。
全不锈钢型:主要适用于卫生型及弱腐蚀性介质测量,能抗使用环境中的腐蚀性气体。
不锈钢耐腐型:主要适用于强腐蚀性介质测量,能抗使用环境中的腐蚀性气体。

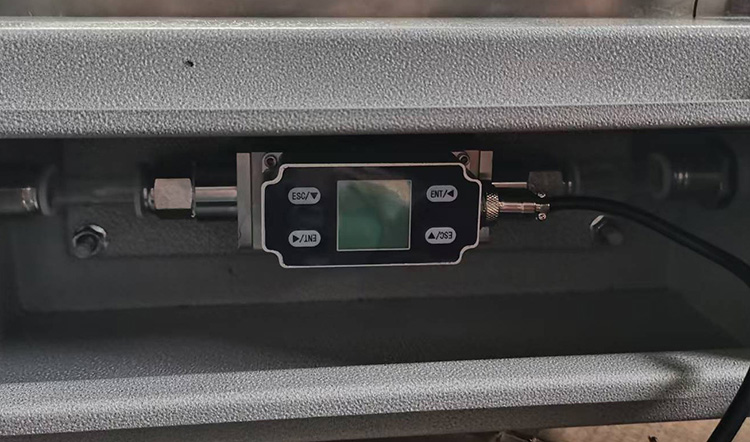

实验室气体流量计产品图


实验室气体流量计用途
金属管浮子流量计根据它的用途和适应范围大致可分为:普通型、带筋型、耐腐型、保温型、报警型和耐高压型等型式。口径从2毫米到100毫米,可测量的流量范围是:液体0.4毫升/分~40立方米/时,气体6毫升/分~1000立方米/时。价格*贵的产品并不一定就是*好的产品,*合适自己需要的产品才应该是*好的产品。所以综合考虑自己各方面需要和条件选择合适的产品是非常重要的。下面根据实际工作中遇到的情况介绍一下选择玻璃转子流量计的几个考虑因素供大家在工作中参考。
一、被测量对象的工况。包括测量介质的种类、压力大小、化学性质、温度高低等等。比如测量介质是液体介质还是气体介质,是否具有腐蚀性,对具腐蚀性的介质则应选择玻璃转子流量计。
二、流量计本身性能。上述条件基本确定后一般来讲,若价格没有太大的变化,可优先选用带针型调节阀的玻璃转子流量计。有较大流通孔的,是直接流量刻度的,结构简单的,外部尺寸较小的等等。如是小流量范围,则尽可能选用球浮子式的,因它具有测量时稳定、不易积尘、精度较高、互换性好等优点。
三、流量计价格的考虑。对于仪器仪表来说,一般讲精度高的价格高。因此在选用时要根据测量目的选用合适的仪表精度等级。如只须控制测量介质通过量,经试运行调整,以后需始终稳定这个通过量,那么精度就是次要的考虑因素了。
金属管浮子流量计有较强的耐腐性能,可检测酸(氢氟酸除外)、碱、氧化剂和其它腐蚀性的气体或液体的流量,适用于化工、制药、造纸、污水处理等行业,属瞬时流量测量仪表。因其使用和安装简单、结构和读数方便、价格低廉等优点,因此在工农业各部门以及科研机构中应用十分广泛。

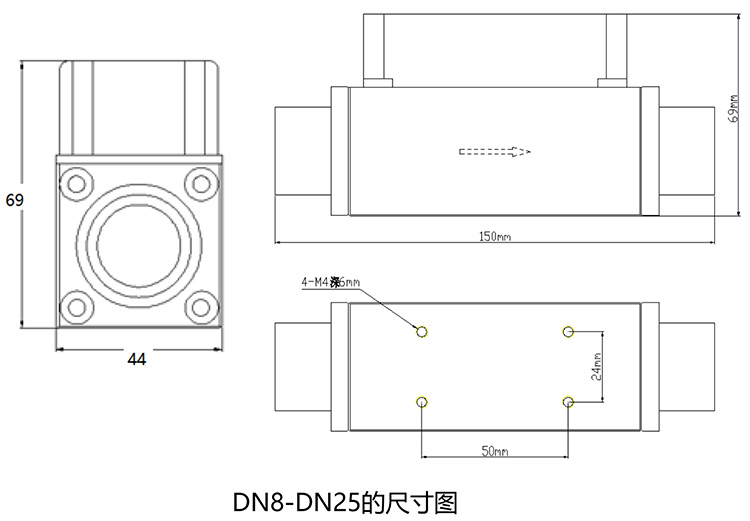

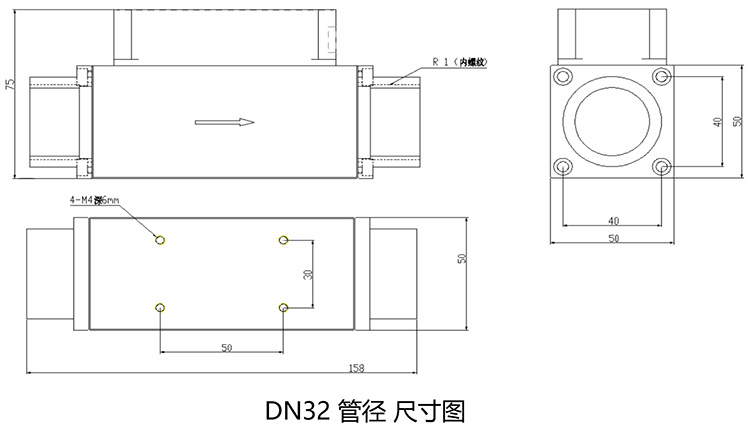

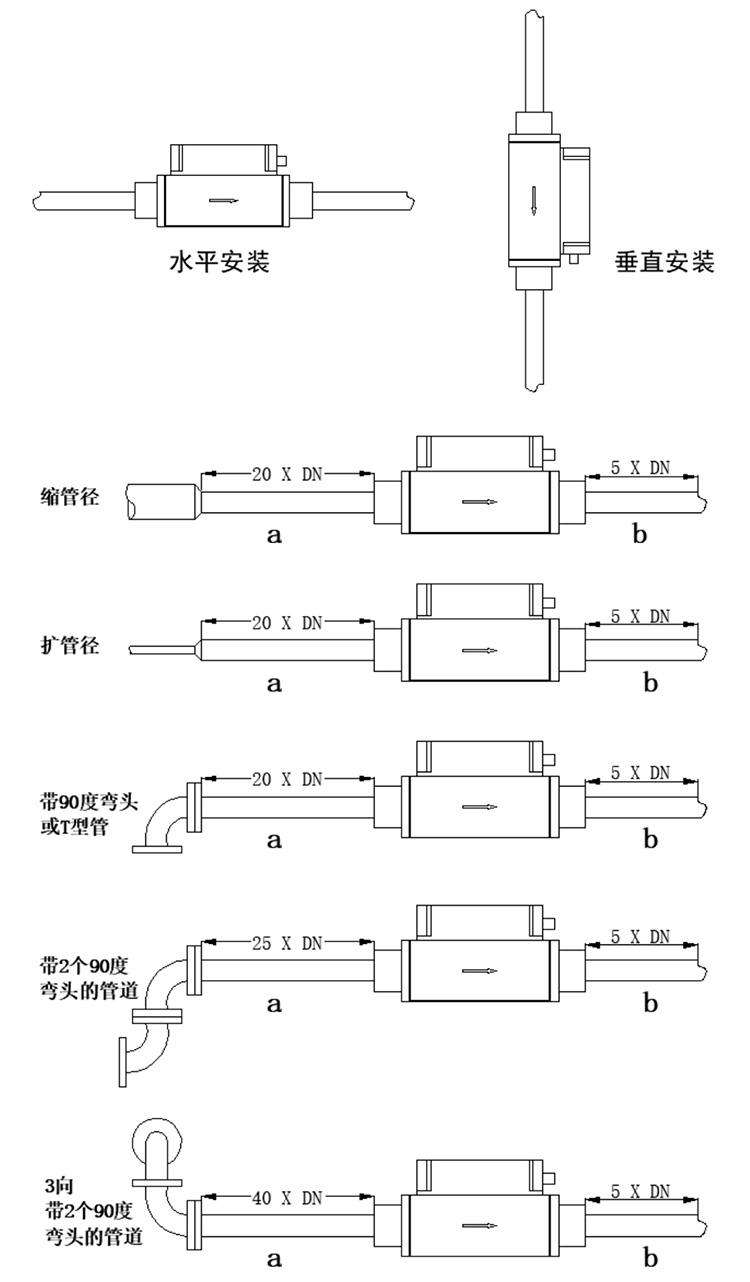

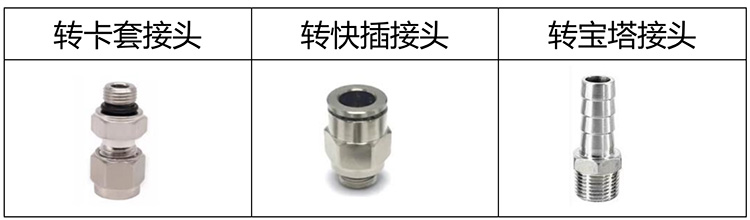

实验室气体流量计外形及安装尺寸
实验室气体流量计外形安装尺寸图

实验室气体流量计原理与结构
流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成(图3)。流体自下而上流经锥管时,流体动能在浮子上产生的升力S和流体的浮力A使浮子上升,当升力S与浮力A之和等于浮子自身重力G时,浮子处于平衡,稳定在某一高度位置上,锥管上的刻度指示流体的流量值。
流量计中浮子读数位置按图2所示:
实验室气体流量计浮子读数位置图
实验室气体流量计浮子读数位置图
LZB/LZB流量计的锥管为光滑内壁管(见图4),通径DN15以上的流量计,浮子通过导杆 上下移动,保持稳定;LZJ/LZJ-( )F流量计锥管 内壁有三条导向凸筋,使浮子保持稳定(见图4)。通径DN10以下的流量计采用软管连接,配有 针形流量调节阀;通径DN15以上流量计采用法兰连接。

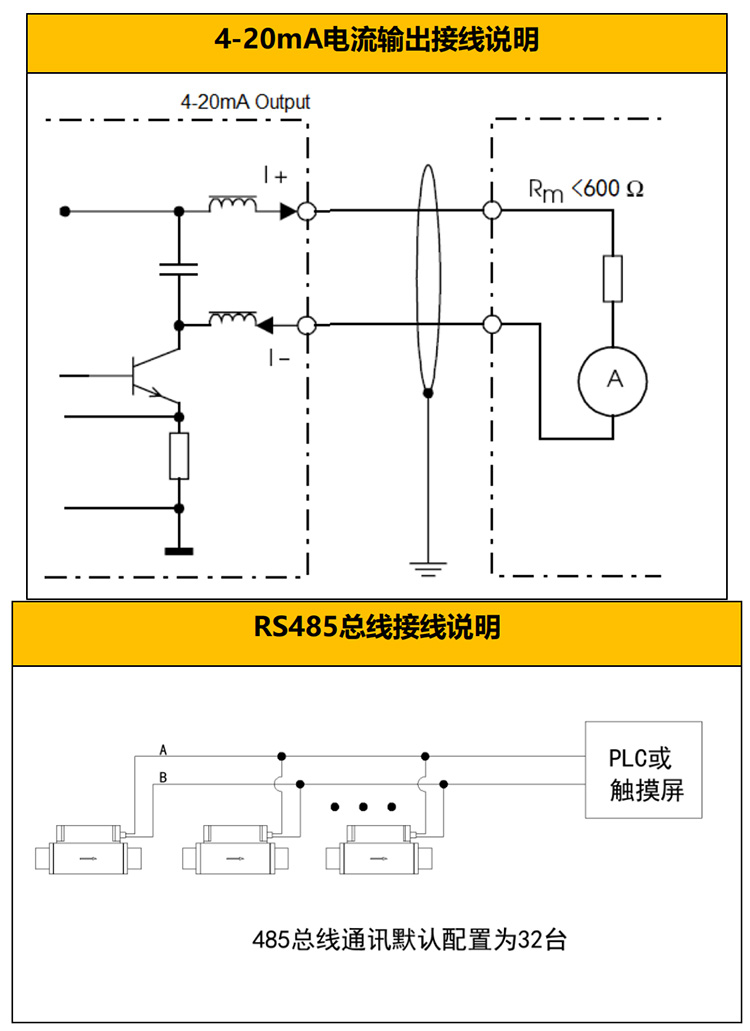

实验室气体流量计原理图

接触测量流体的零部件材质
实验室气体流量计材料材质对照表

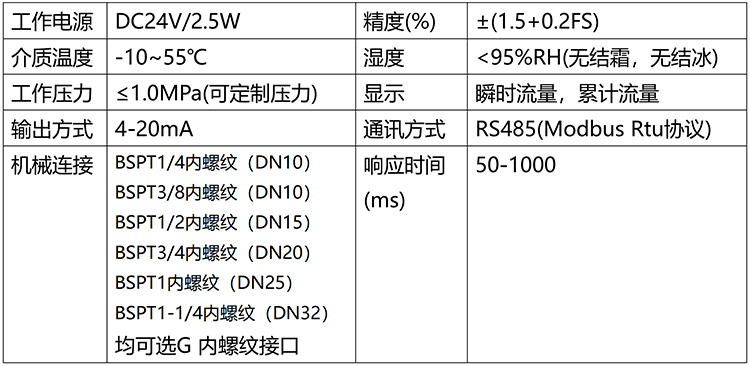

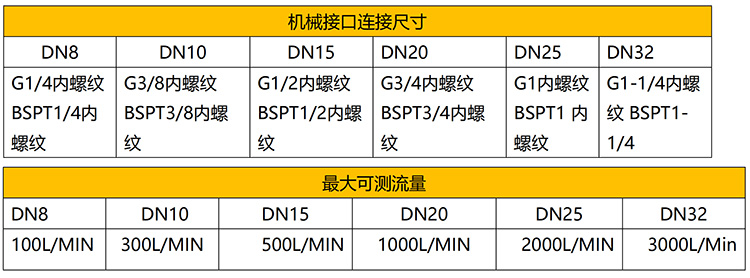

实验室气体流量计型号规格及技术参数

                通径DN
(m)
                型 号                测量范围                椎管长度(m)                精度等级                允许被测液体状态
                水20℃                空 气
20℃,10132SPa
                LZB/LZJ                LZB-()F                温度(℃)                压力
(MPa)
                2                LZB-2                0.4~4ml/min
0.6~6ml/min
1.0~10ml/min
1.6~16ml/min
                6~60ml/min
10~100ml/min
16~160ml/min
25~250ml/min
                160                1.5:2.5                2.5:4                -20~+120                ≤1.0
                3                LZB-3                2.5~25ml/min
4~40ml/min
6~60ml/min
10~100ml/min
                40~400ml/min
60~600ml/min
100~1000ml/min
160~1600ml/min
                4                LZB-4
LZB-4F
                (1~10)L/h
(1.6~16)L/h
(2.5~25)L/h
                (16~160)L/h
(25~250)L/h
(40~400)L/h
                6                LZB-6
LZJ-6
LZJ-6F
                (2.5~25)L/h
(4~40)L/h
(6~60)L/h
                (40~400)L/h
(60~600)L/h
(100~1000)L/h
                10                LZB-10
LZJ-10
LZJ-10F
                (6~60)L/h
(10~100)L/h
(16~160)L/h
                (100~1000)L/h
(160~1600)L/h
(250~2500)L/h
                2.5                ≤0.6
                15                LZB-15
LZJ-15F
                (16~160)L/h
(25~250)L/h
(40~400)L/h
                (0.25~2.5)m³/h
(0.4~4)m³/h
(0.6~6)m³/h
                350
                25                LZB-25
LZJ-25F
                (40~400)L/h
(60~600)L/h
(100~1000)L/h
                (1~10)m³/h
(1.6~16)m³/h
(2.5~25)m³/h
                40                LZB-40
LZJ-40F
                (160~1600)L/h
(250~2500)L/h
                (4~40)m³/h
(6~60)m³/h
                430
                50                LZB-50
LZJ-50F
                (0.4~4)m³/h
(0.6~6)m³/h
                (10~100)m³/h
(16~160)m³/h
                450
                80                LZB-80
LZB-80F
                (1~10)m³/h
(1.6~16)m³/h
                (50~250)m³/h
80~400)m³/h
                500                ≤0.4
                100                LZB-100
LZB-100F
                (5~25)m³/h
(8~40)m³/h
                (120~600)m³/h
(200~1000)m³/h

全不锈钢型
法兰、浮子、导杆、支承板及螺栓等均为不锈钢304(1Cr18Ni9Ti),型号为LZB-B。
接液材质如需选用316,则型号为LZB-Bo,需定做。
如需不锈钢内衬PTFE,则型号为LZB-BF(或BoF),需定做。
全四氟型
基座、浮子、针阀采用聚四氟乙烯(PTFE)。支承板、螺丝等采用不锈钢。
