氩气流量计

产品简介 / Hot product

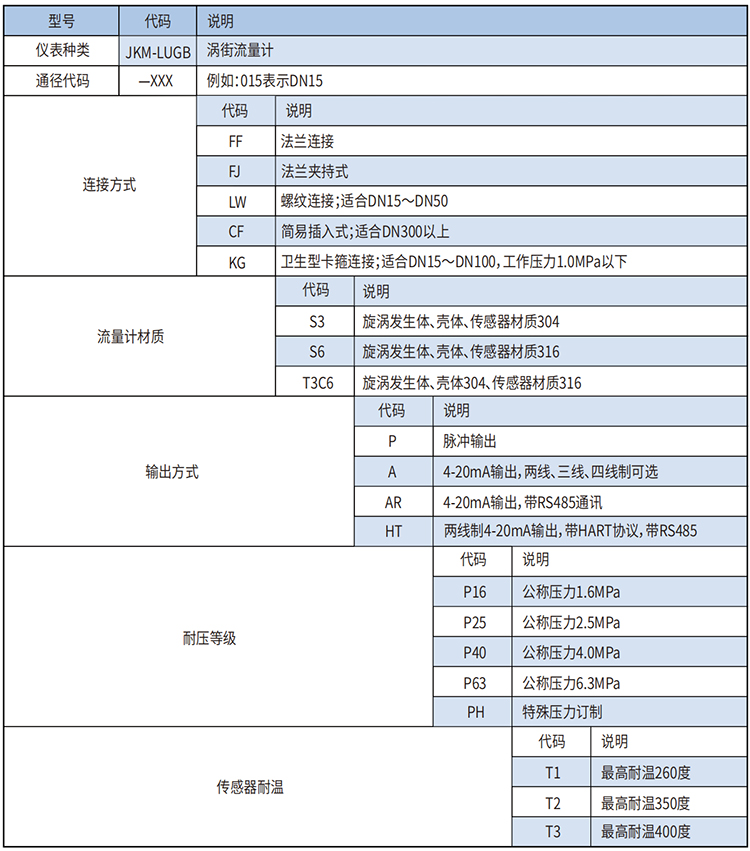

氩气流量计的种类和适用范围
1. LUGB 系列满管型压电式涡街流量仪表
2. LUGB 系列插入型压电式涡街流量仪表
3. LUGE 系列满管型电容式涡街流量仪表
4. LUGE 系列插入型电容式涡街流量仪表
5. LUGB/E 系列电池供电型涡街流量仪表
6. 潜水型/分体型涡街流量仪表(协议订货)
7. 多功能曲线纪录积算仪,带 P/T 补偿功能、中文液晶显示
8. 智能流量积算仪,数码管显示

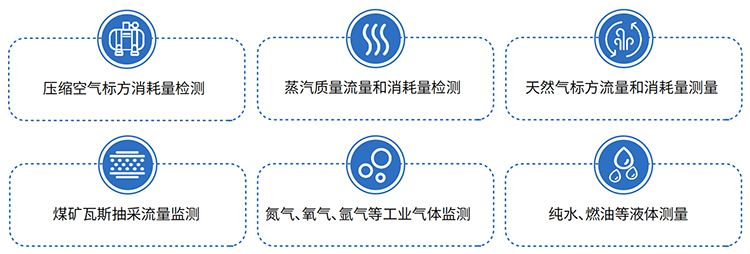

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.

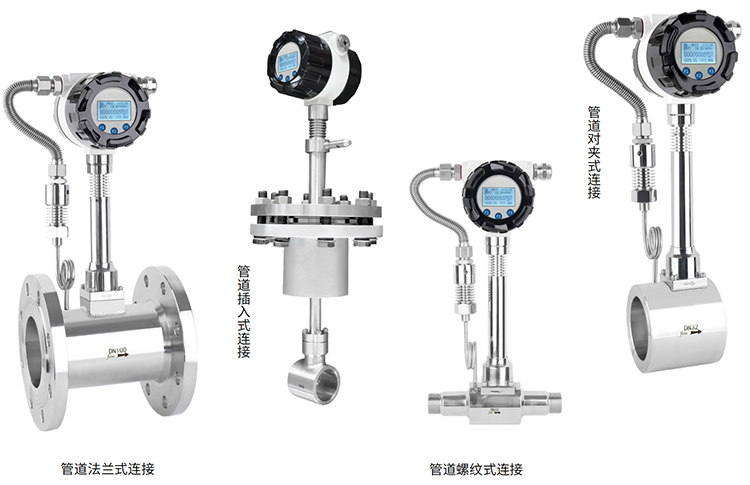

氩气流量计产品图


氩气流量计产品特点
1.本产品发生体采用顶角朝前的三角柱设计,提高了产品的稳定性。
2.表体均采用304不锈钢硅溶胶工艺精铸而成,性能稳定,外观精美。
3.表体DN15-DN25三角柱采用冷镶技术,产生信号精准,稳定。解决了涡街流量计小口径测量不准确的问题。
4.表体DN32-DN150三角柱和表体一体铸造成型,精加工后投入使用,产生信号精准,一致性好,不会出现焊接三角柱产生的高温变形影响信号产生的现象。
5.表体自DN50起以上各规格均采用内置式结构,即将测量探头镶入三角柱内。国内只有少量大口径表体采用此结构,虽增加了工艺难度,但提高了产品的抗干扰能力。
6.涡街传感器输出脉冲频率,其频率与被测流体的实际流量成线性,零点无漂移,性能稳定。
7.现场显示型涡街流量计采用智能软件中文操作,气液通用,可选多种流量单位(m3/h,t/h,t/m,kg/h等)多种算法(常规体积流量,常规质量流量,常规气体体积流量,饱和蒸汽温度补偿,饱和蒸汽压力补偿,过热蒸汽温压补偿等),操作简单,适用广泛;可对仪表系数非线性进行修正,提高测量精度。
8.采用消扰路和抗振动探头,配合表体抗干扰的设计,


氩气流量计工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
氩气流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f,被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为 d,表体通径为 D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
氩气流量计原理线性图
在曲线表中 St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速,由流速 V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m3)   公式(2)
式中:K=仪表常数(1/m3)。
N=脉冲个数
Q=体积流量(m3)

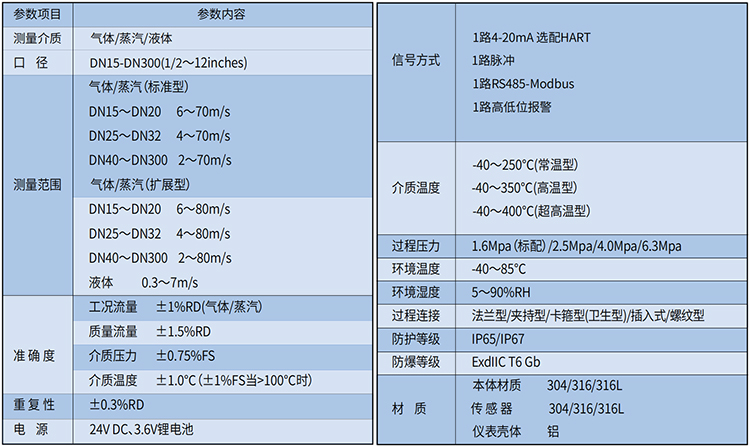

氩气流量计主要技术性能
1.仪表口径(mm):15、20、25、40、50、65、80、100、125、150、200、250、300
2.测量介质:液体、气体、蒸汽(饱和蒸汽、过热蒸汽)、特殊型的可以测量耐腐蚀性介质。
3.精度(准确度、精确度):液体:±1.0%,蒸汽或气体:±1.0%、±1.5%
4.量程比:1:10;1:15;1:20
5.传感器材质:304不锈钢、316(L)不锈钢等
6.使用条件:   介质温度:-1O℃ ~ +250℃、+250℃ ~ +320℃,环境温度:-30℃ ~+60℃
7.供电电源:直流供电电压24V,现场显示型采用3.6V锂电池供电。
8.输出信号:脉冲信号、4-20mA模拟信号。
9.通讯接口:RS485通讯输出、HART协议等。
10.防爆型号: EXdⅡCT6Gb


氩气流量计流量范围及工作压力
1、一般液体和普通气体所对应的工况流量范围
氩气流量计流量范围及工作压力对照表
2、各规格流量计在测量饱和蒸汽时所对应的流量范围
(单位:kg/h)
氩气流量计流量范围及工作压力对照表

氩气流量计安装尺寸
图1  法兰夹装式涡街流量计结构图
氩气流量计法兰夹装式结构图

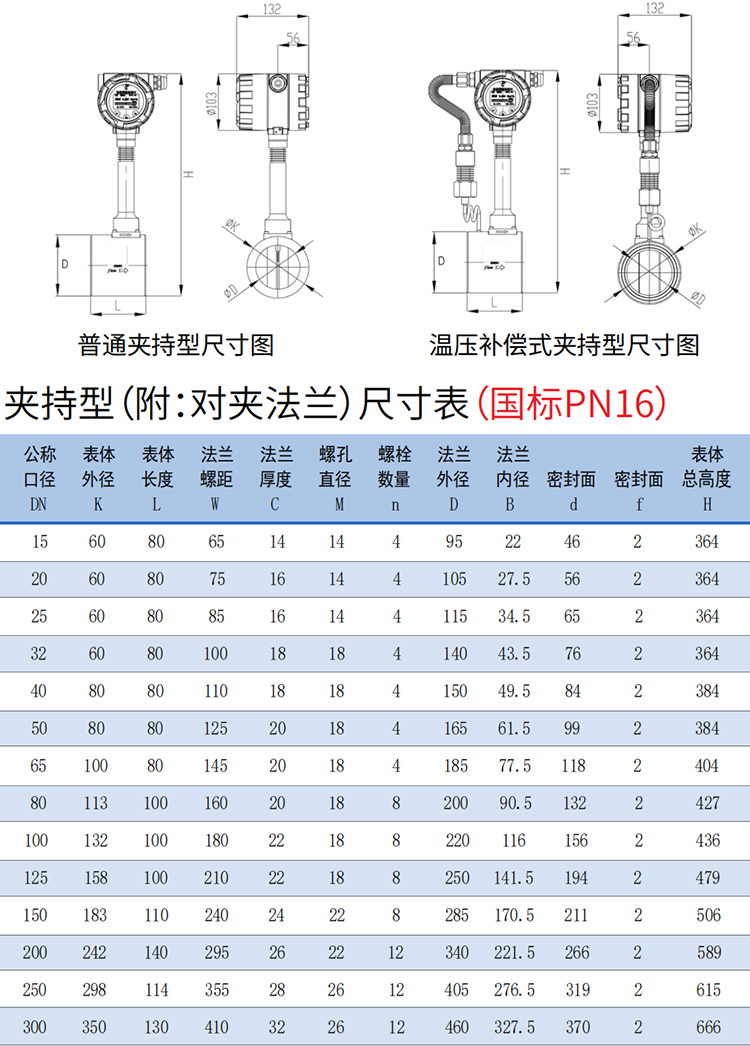

法兰夹持式涡街流量计参考尺寸(如图1)
氩气流量计法兰夹持式参考尺寸对照表
注:(1)以上参数仅适用于法兰卡装式1.6Mpa以下压力规格的涡街流量计。
(2)安装法兰为专用法兰,出厂时已配备,安装法兰的标准为企业标准,推荐使用


图2  法兰连接式涡街流量计结构图
氩气流量计法兰连接式结构图

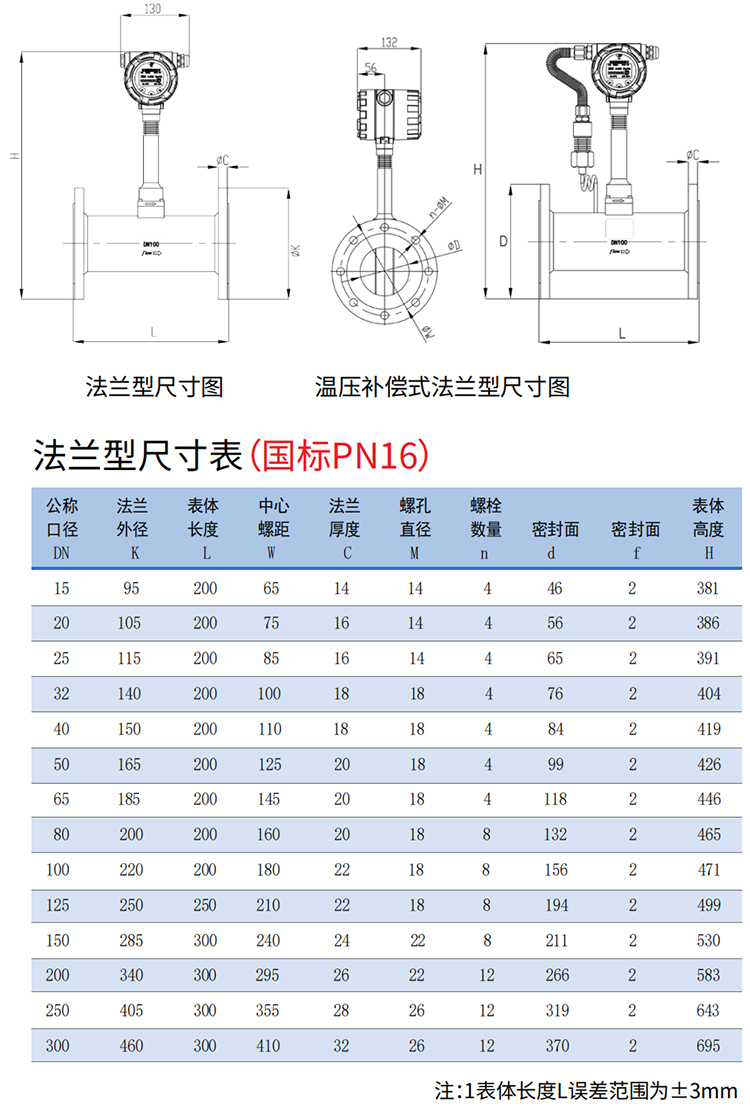

法兰连接式涡街流量计参考尺寸(如图2)
氩气流量计法兰连接式参考尺寸对照表
注:(1)以上参数仅适用于法兰连接式1.6Mpa以下压力规格的涡街流量计。
(2)法兰连接式涡街流量计出厂时不配带管道法兰和螺栓,用户需另行购买,连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。
说明:(1)以上尺寸仅供设计选型时参考,实际尺寸以出厂或订货时确认为准。
(2)管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸,以及高温型、低温型的外形尺寸以出厂或订货时确认为准。(3)流量计安装法兰采用企业标准或**标准GB/T9119-2000,也可根据用户需要采用**其他部门或行业标准,或采用其他**标准(美标、德标、日标等),如需特殊标准请在订货时注明

氩气流量计的安装设计
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一) 安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游 2D 处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表*好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成 U 形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二) 仪表管道安装要求:
1.涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
氩气流量计安装图一
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。
2.上、下游配管内径应相同。如有差异,则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于 0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处,见图(七)。D 为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。
6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a 所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(四)b 所示
氩气流量计安装图二
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。
(三) 仪表的安装外形尺寸:见图(五)、图(六)
氩气流量计外形尺寸图
氩气流量计外形尺寸对照表
(四)插入式涡街流量仪表安装步骤:
1.在管道上用气焊开一个略小于φ100mm 的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3.将球阀及传感器安装在焊接好的发兰上。
4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤 5、6。
 (五)压力变送器和 Pt100 安装示意图


氩气流量计安装图
